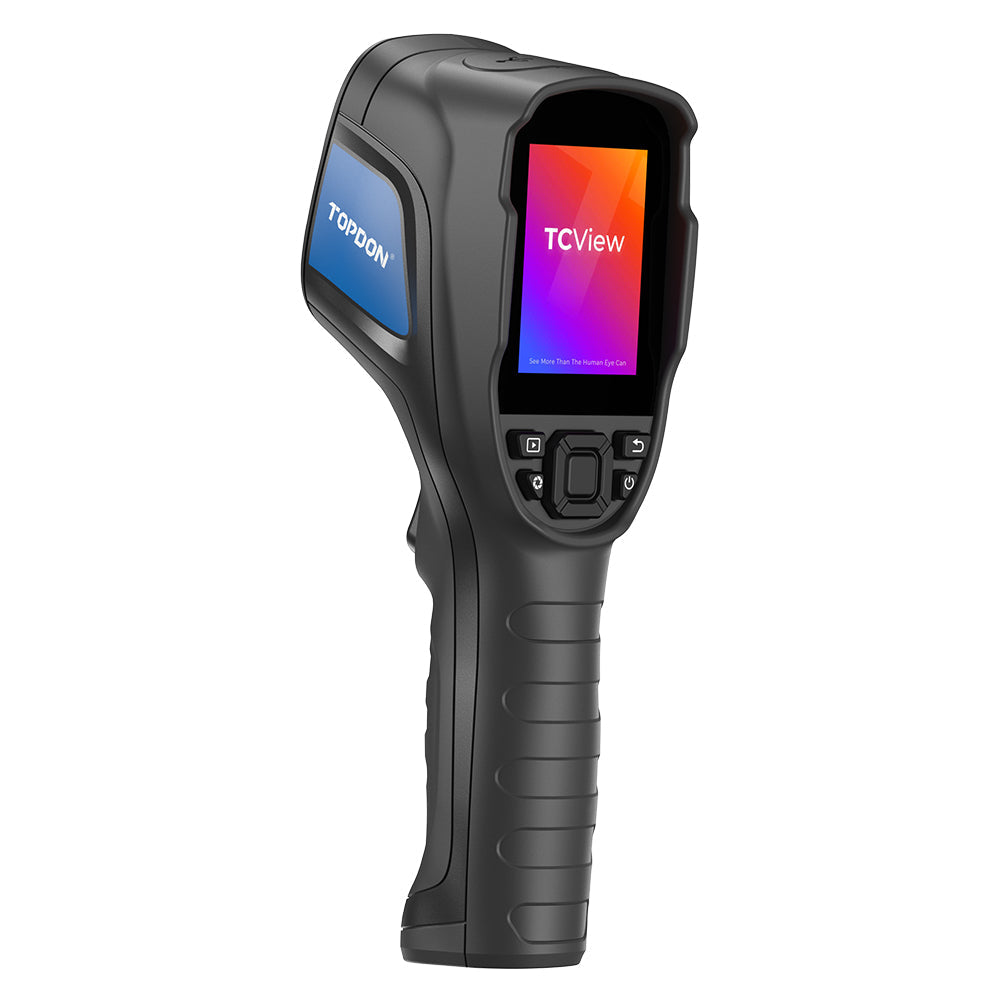

TOPDON TC004 Lite
Sehen, wo eine Prüfung genauer werden sollte
Ein einzelner Temperaturwert zeigt noch nicht, wie sich die Wärme über eine Fläche verteilt. TOPDON TC004 Lite macht diese Verteilung als Bild sichtbar. Bei Kontrollgängen können Sie auffällige Zonen eingrenzen und anschließend gezielt weiterprüfen.
Technische Kontrollen
Temperaturmuster verstehen
Temperaturzonen im Zusammenhang sehen

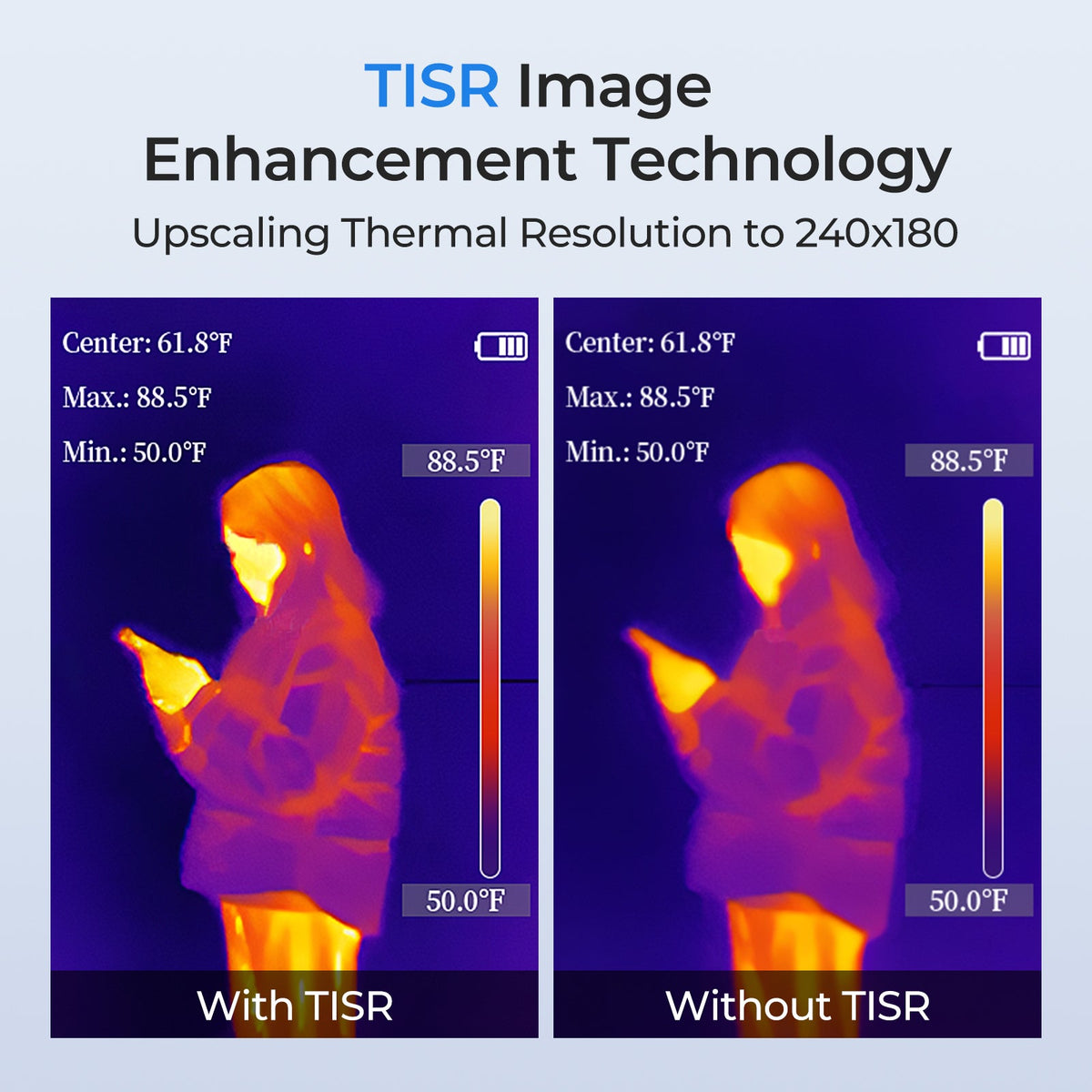

Beim Prüfen ist oft die Verteilung wichtiger als ein einzelner Zahlenwert: Wo endet eine warme Zone, und wie unterscheidet sie sich von der Umgebung? Die dokumentierte Sensorauflösung liefert dafür die Bildgrundlage. Vergrößerte oder verarbeitete Bilder werden gesondert ausgewiesen.

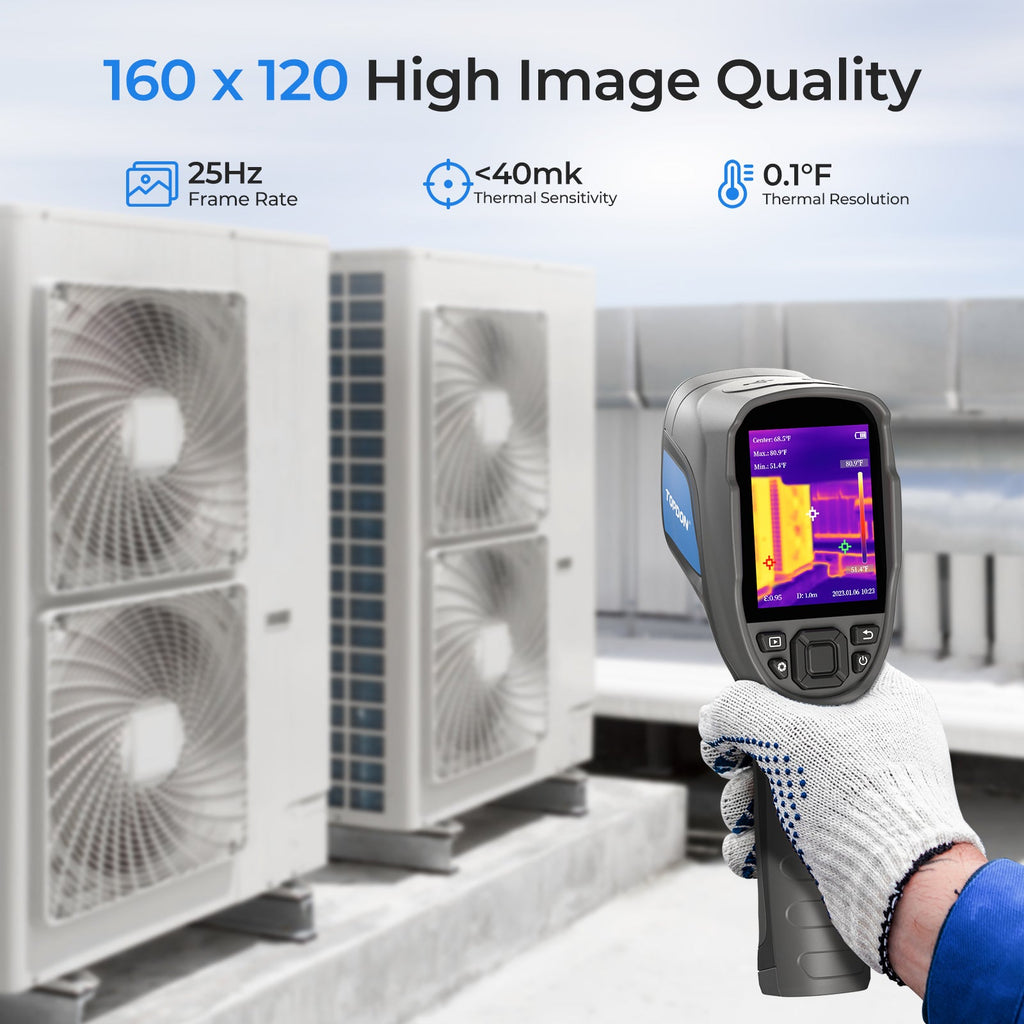

Das Wärmebild wird mit 160x120 Pixel erfasst. Thermische Empfindlichkeit: < 40 mK.
Zum Temperaturbereich Ihrer Aufgabe passend
Kalte und warme Prüfstellen stellen unterschiedliche Anforderungen. Mit dem dokumentierten Messbereich können Sie vor dem Kauf prüfen, ob Ihre Anwendung abgedeckt ist. Messgenauigkeit und gegebenenfalls erforderliche Zusatzoptik bleiben dabei entscheidend.

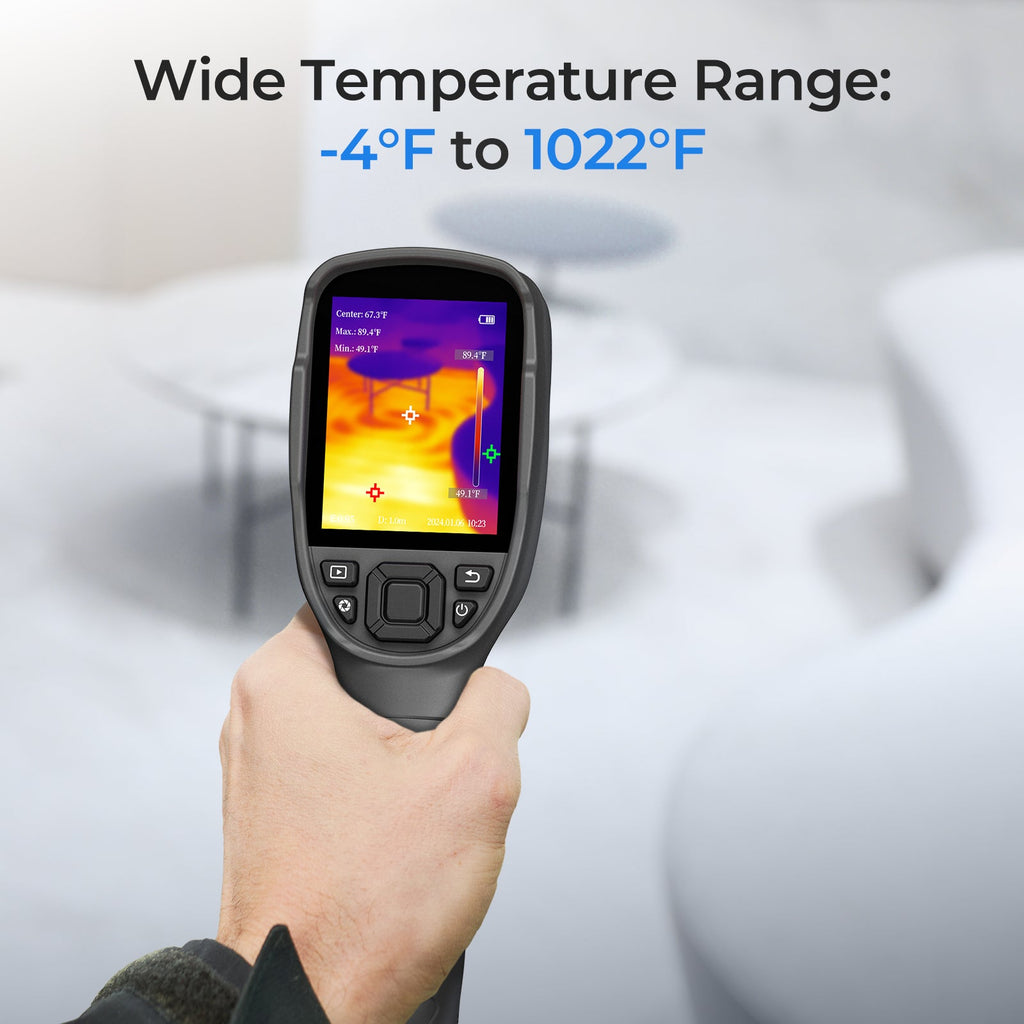

Die thermische Messung umfasst -4°bis 1,022°F (-20° bis 550°C). Messgenauigkeit: ±2°C or ±2% des Messwerts, größerer Wert gilt.
Befunde direkt vor Ort beurteilen
Die Anzeige am Gerät ermöglicht es, ein auffälliges Muster gleich an der Prüfstelle anzusehen. Sie können Ausschnitt und Aufnahme kontrollieren, bevor Sie weitergehen, statt erst später festzustellen, dass der relevante Bereich fehlt.
Display: 2.8” Anzeige (7.1cm).
Aus einer Beobachtung einen nachvollziehbaren Befund machen
Gespeicherte Aufnahmen lassen sich einem Prüfpunkt zuordnen und für spätere Vergleiche nutzen. Die dokumentierten Speicher- und Übertragungsmöglichkeiten erleichtern es, Beobachtungen weiterzugeben, statt sich allein auf eine mündliche Beschreibung zu verlassen.
Speicher: 512 MB.
Mehrere Prüfstellen in einem Kontrollgang erreichen

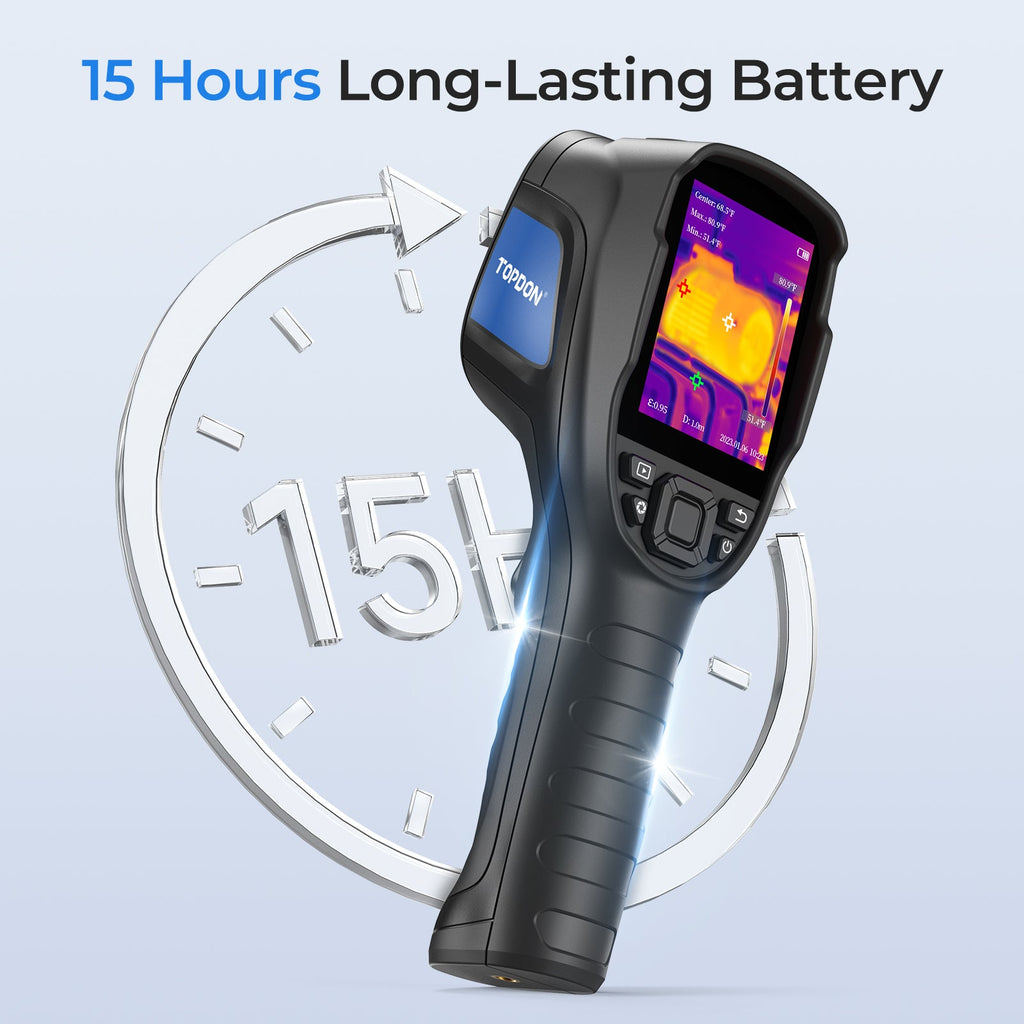

Gewicht, Stromversorgung und dokumentierte Laufzeit bestimmen, wie das Gerät in Ihren Arbeitsalltag passt. Ein transportables Gerät lässt sich an unterschiedliche Prüfstellen mitnehmen; die tatsächliche Laufzeit hängt von Nutzung und Einstellungen ab.
Akku: 2,900 mAh.
Passt dieses Modell zu Ihrer Aufgabe?
Für thermische Kontrollen von Bauteilen, Anlagen und Gebäudeoberflächen im dokumentierten Messbereich. Wärmebilder zeigen Oberflächenmuster; sie beweisen für sich allein keine verdeckte Schadensursache.
Technische Daten im Detail
| IR-Sensorauflösung | 160x120 Pixel |
|---|---|
| Spektralbereich | 8~14 μm |
| Pixelgröße | 12 μm |
| NETD | < 40 mK |
| Sichtfeld | 40°x30° |
| IFOV | 4.62 mrad |
| Speicher | 512 MB |
| Akku | 2,900 mAh |
| Temperaturmessbereich | -4°bis 1,022°F (-20° bis 550°C) |

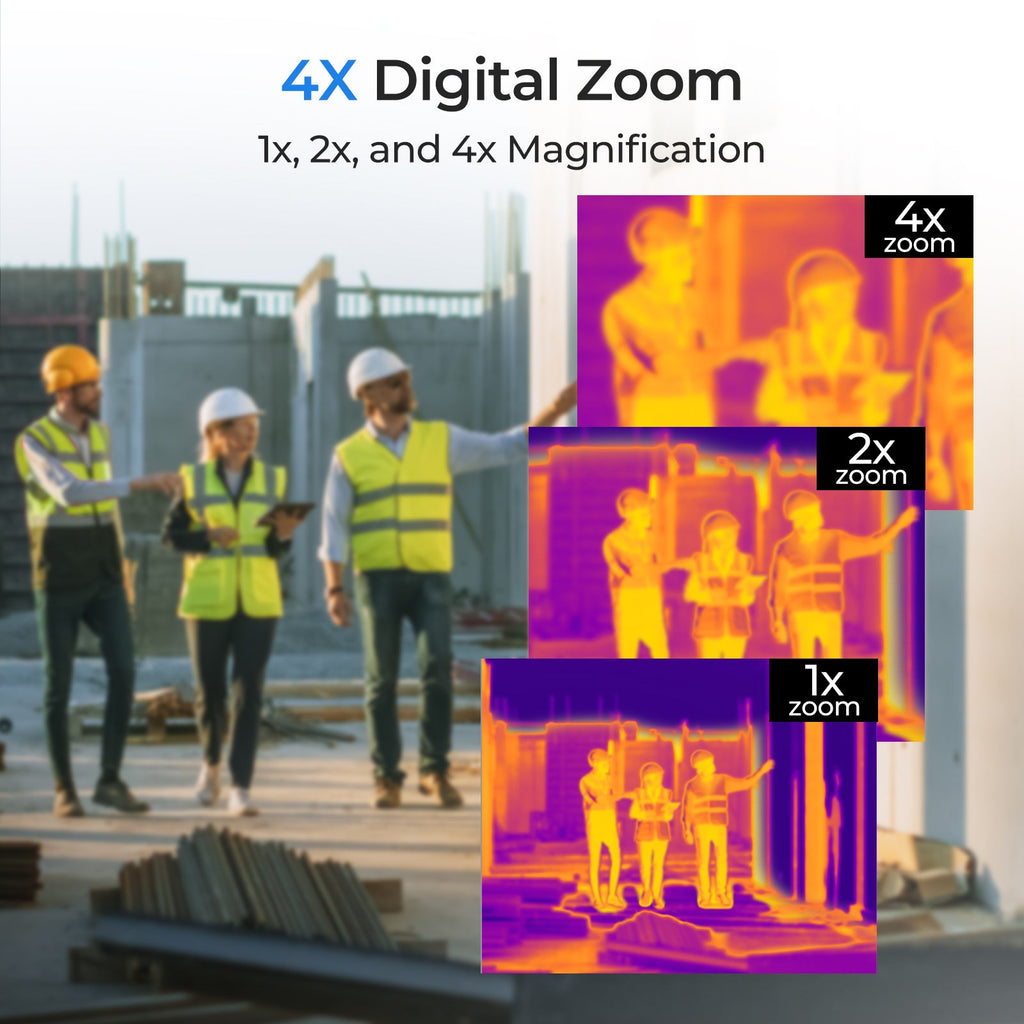

| Digitalzoom | 1x/2x/4x |
| Messgenauigkeit | ±2°C or ±2% des Messwerts, größerer Wert gilt |
| Temperaturauflösung | 0.18°F (0.1°C) |
| Abmessungen | 9.45” x 2.76” x 3.54” (240 x 70 x 90mm) |
| Nettogewicht | 18.3oz (520g) |
| Bildschirm | 2.8” Anzeige (7.1cm) |

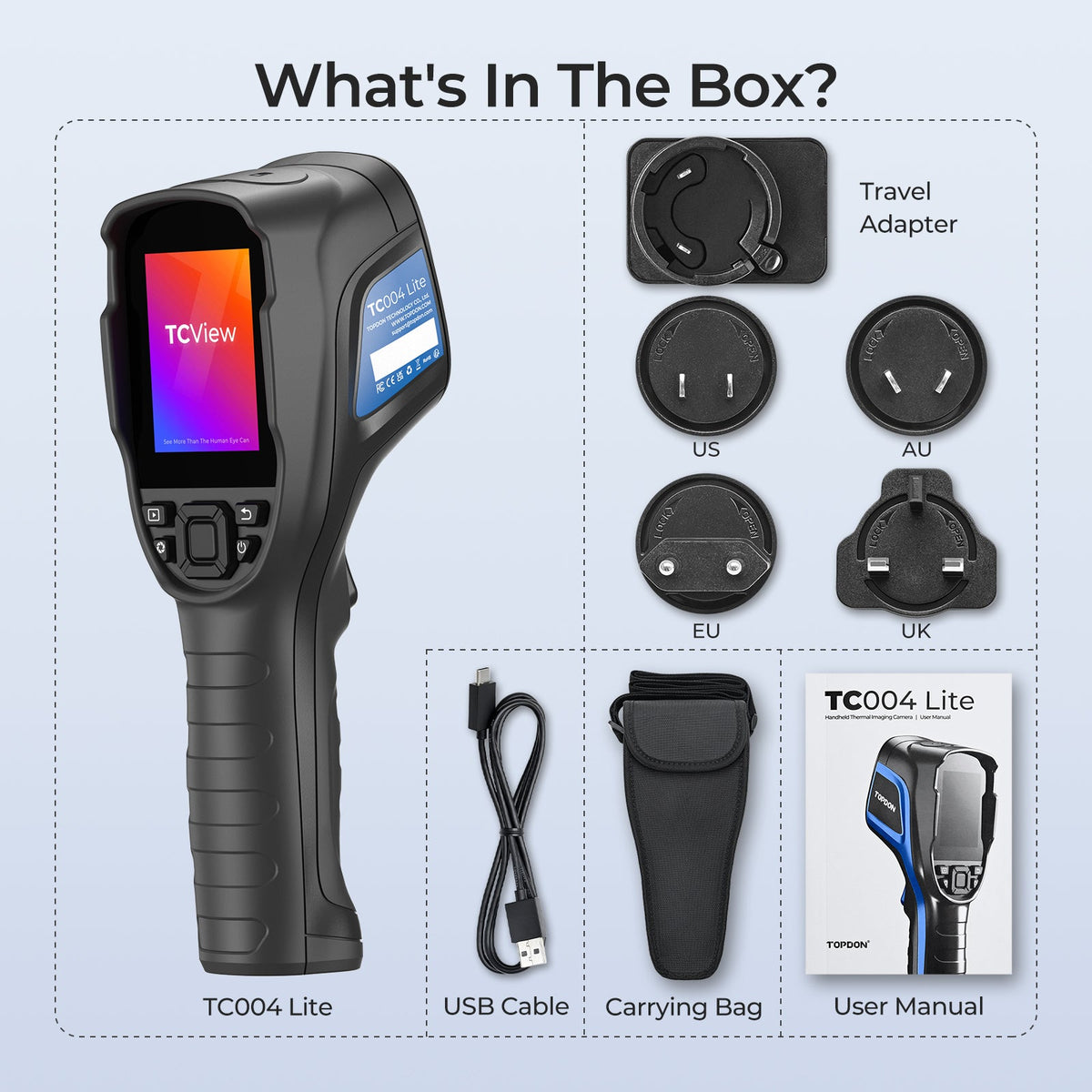

| Lieferumfang | Wärmebildkamera; Aufbewahrungstasche; USB-Datenkabel; 5-V-/3-A-Ladegerät; Bedienungsanleitung; Kalibrierzertifikat; Produktzertifikat |
Erhältliche Ausführungen

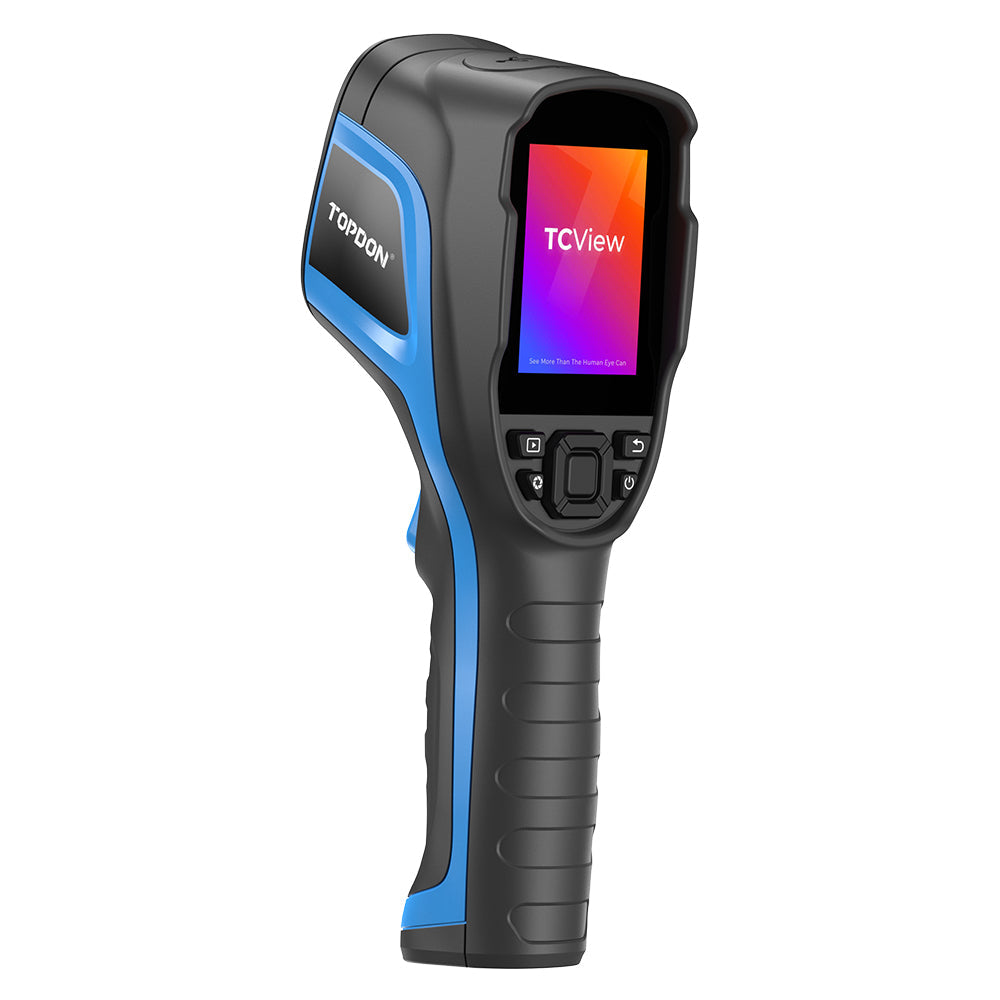

Schwarz · Blau.
