PCE Instruments PCE-TC 28-ICA – Handheld-Wärmebildkamera
PCE Instruments PCE-TC 28-ICA – Handheld-Wärmebildkamera
PCE Instruments PCE-TC 28-ICA
Wärmebilder mit passendem Kalibriernachweis
PCE Instruments PCE-TC 28-ICA verbindet die thermische Prüfung mit dem für diese ICA-Ausführung angebotenen ISO-Kalibrierzertifikat. Das ist eine gezielte Auswahl, wenn Sie neben dem Bild auch einen dokumentierten Kalibriernachweis für Ihre Prüfunterlagen benötigen.
Technische Kontrollen
Temperaturmuster verstehen
Den relevanten Bereich im Wärmebild finden
Beim Prüfen ist oft die Verteilung wichtiger als ein einzelner Zahlenwert: Wo endet eine warme Zone, und wie unterscheidet sie sich von der Umgebung? Die dokumentierte Sensorauflösung liefert dafür die Bildgrundlage. Vergrößerte oder verarbeitete Bilder werden gesondert ausgewiesen.
Das Wärmebild wird mit 32 x 31 Pixel erfasst. Thermische Empfindlichkeit: ≤150 mK.
Zum Temperaturbereich Ihrer Aufgabe passend
Kalte und warme Prüfstellen stellen unterschiedliche Anforderungen. Mit dem dokumentierten Messbereich können Sie vor dem Kauf prüfen, ob Ihre Anwendung abgedeckt ist. Messgenauigkeit und gegebenenfalls erforderliche Zusatzoptik bleiben dabei entscheidend.
Die thermische Messung umfasst -20 ... +600°C / -4 ... 1112°F. Messgenauigkeit: ± 2%, ± 2°C / 3.6 °F.
Befunde direkt vor Ort beurteilen
Die Anzeige am Gerät ermöglicht es, ein auffälliges Muster gleich an der Prüfstelle anzusehen. Sie können Ausschnitt und Aufnahme kontrollieren, bevor Sie weitergehen, statt erst später festzustellen, dass der relevante Bereich fehlt.

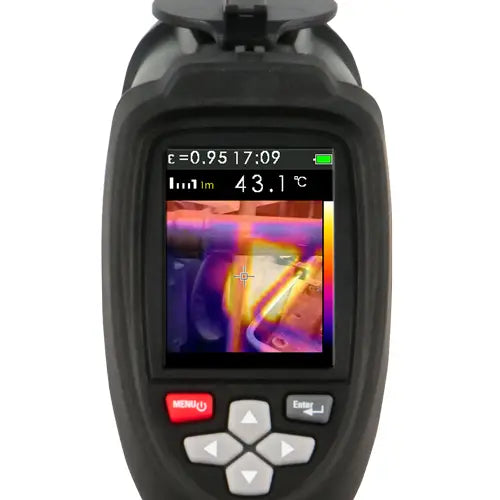

Display: 2.2" diagonal, (320 x 240 TFT LCD).
Aus einer Beobachtung einen nachvollziehbaren Befund machen
Gespeicherte Aufnahmen lassen sich einem Prüfpunkt zuordnen und für spätere Vergleiche nutzen. Die dokumentierten Speicher- und Übertragungsmöglichkeiten erleichtern es, Beobachtungen weiterzugeben, statt sich allein auf eine mündliche Beschreibung zu verlassen.

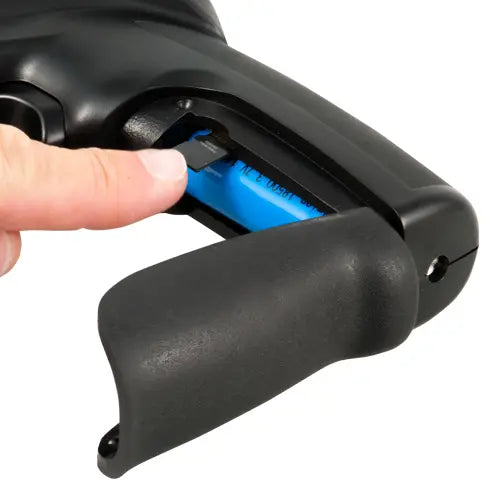

Speicher: MicroSD card can save 6000 images per GB.
Den Kalibriernachweis gleich mit auswählen
Wenn Messergebnisse dokumentiert werden sollen, kann ein zugehöriger Kalibriernachweis wichtig sein. Bei der ICA-Ausführung gehört das beschriebene ISO-Kalibrierzertifikat zur angebotenen Version; die Kamerafunktionen bleiben nach den unten aufgeführten Daten beurteilt.

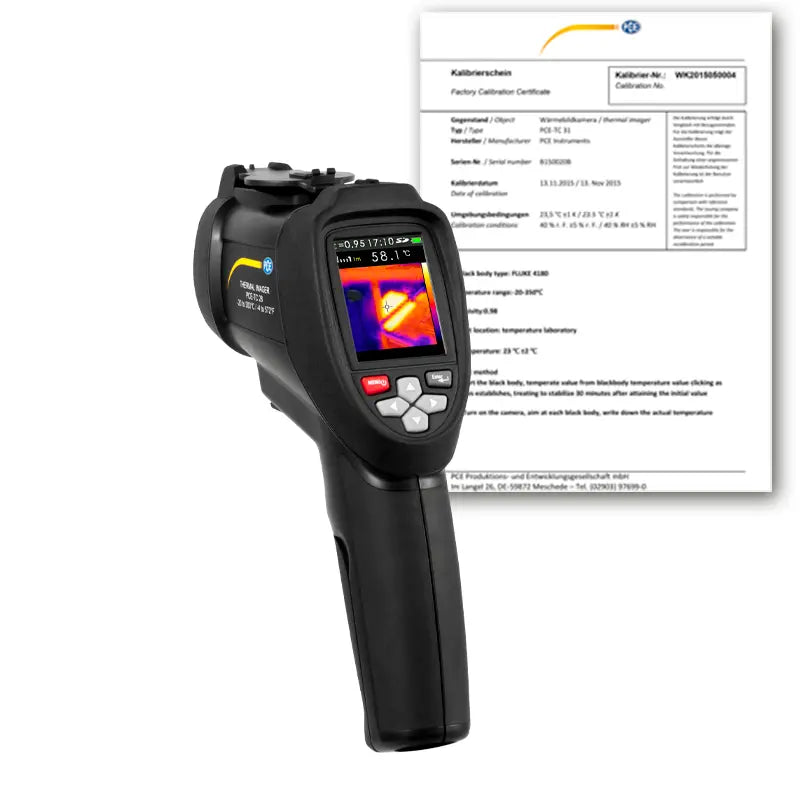

Die ICA-Ausführung enthält zusätzlich zur Kamera ein ISO-Kalibrierzertifikat. Die technischen Daten der Kamera sind unten aufgeführt.
Passt dieses Modell zu Ihrer Aufgabe?
Für thermische Kontrollen von Bauteilen, Anlagen und Gebäudeoberflächen im dokumentierten Messbereich. Wärmebilder zeigen Oberflächenmuster; sie beweisen für sich allein keine verdeckte Schadensursache.
Technische Daten im Detail
| Temperaturmessbereich | -20 ... +600°C / -4 ... 1112°F |
|---|---|
| Messgenauigkeit | ± 2%, ± 2°C / 3.6 °F |
| Bildfrequenz | 9 Hz |
| NETD | ≤150 mK |
| Spektralbereich | 6.5 ... 14 µm |
| IR-Sensorauflösung | 32 x 31 Pixel |
| Sichtfeld | 33 x 33° |
| Speicher | MicroSD card can save 6000 images per GB |
| Betriebstemperatur | 0 ... 50°C / 32 ... 122°F |
| Bildschirm | 2.2" diagonal, (320 x 240 TFT LCD) |
Mit ISO-Kalibrierzertifikat
Die ICA-Ausführung enthält zusätzlich zur Kamera ein ISO-Kalibrierzertifikat. Die technischen Daten der Kamera sind unten aufgeführt.
