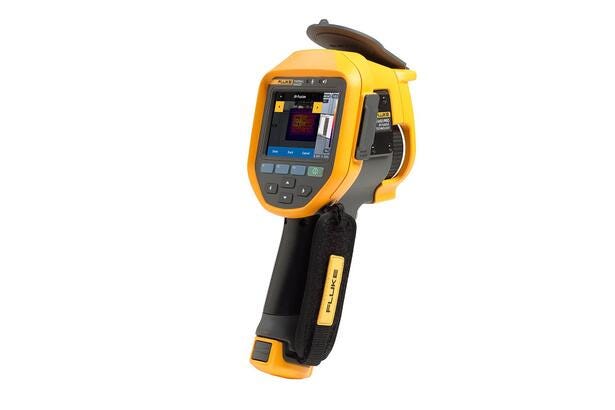

Fluke Ti450 PRO – Handheld-Wärmebildkamera
Fluke Ti450 PRO – Handheld-Wärmebildkamera
Fluke Ti450 PRO
Sehen, wo eine Prüfung genauer werden sollte
Ein einzelner Temperaturwert zeigt noch nicht, wie sich die Wärme über eine Fläche verteilt. Fluke Ti450 PRO macht diese Verteilung als Bild sichtbar. Bei Kontrollgängen können Sie auffällige Zonen eingrenzen und anschließend gezielt weiterprüfen.
Technische Kontrollen
Temperaturmuster verstehen
Das Bild zeigt mehr als einen Messpunkt
Beim Prüfen ist oft die Verteilung wichtiger als ein einzelner Zahlenwert: Wo endet eine warme Zone, und wie unterscheidet sie sich von der Umgebung? Die dokumentierte Sensorauflösung liefert dafür die Bildgrundlage. Vergrößerte oder verarbeitete Bilder werden gesondert ausgewiesen.
Das Wärmebild wird mit 320 x 240 erfasst. Thermische Empfindlichkeit: ≤0.025 °C bei 30 °C Objekttemperatur (25 mK).
Zum Temperaturbereich Ihrer Aufgabe passend
Kalte und warme Prüfstellen stellen unterschiedliche Anforderungen. Mit dem dokumentierten Messbereich können Sie vor dem Kauf prüfen, ob Ihre Anwendung abgedeckt ist. Messgenauigkeit und gegebenenfalls erforderliche Zusatzoptik bleiben dabei entscheidend.
Die thermische Messung umfasst -10 °C bis +1500 °C (14 °F bis 2732 °F). Messgenauigkeit: ±2 °C oder 2% (bei 25 °C Nennbedingungen, größerer Wert gilt).
Aus einer Beobachtung einen nachvollziehbaren Befund machen
Gespeicherte Aufnahmen lassen sich einem Prüfpunkt zuordnen und für spätere Vergleiche nutzen. Die dokumentierten Speicher- und Übertragungsmöglichkeiten erleichtern es, Beobachtungen weiterzugeben, statt sich allein auf eine mündliche Beschreibung zu verlassen.
Bildformat: nicht radiometrisch (.bmp) oder (.jpeg) oder vollständig radiometrisch (.is2); keine Analysesoftware für nicht radiometrische Dateien (.bmp, .jpg und .avi) erforderlich.
Mehrere Prüfstellen in einem Kontrollgang erreichen
Gewicht, Stromversorgung und dokumentierte Laufzeit bestimmen, wie das Gerät in Ihren Arbeitsalltag passt. Ein transportables Gerät lässt sich an unterschiedliche Prüfstellen mitnehmen; die tatsächliche Laufzeit hängt von Nutzung und Einstellungen ab.
Akkulaufzeit: 3-4 Stunden je Akku (*tatsächliche Laufzeit abhängig von Einstellungen und Nutzung). Gehäuseschutz: IEC 60529: IP54 (staubgeschützt und gegen Sprühwasser aus allen Richtungen geschützt).
Passt dieses Modell zu Ihrer Aufgabe?
Für thermische Kontrollen von Bauteilen, Anlagen und Gebäudeoberflächen im dokumentierten Messbereich. Wärmebilder zeigen Oberflächenmuster; sie beweisen für sich allein keine verdeckte Schadensursache.
Technische Daten im Detail
| IR-Sensorauflösung | 320 x 240 |
|---|---|
| Digitalzoom | 2x und 4x |
| Temperaturmessbereich | -10 °C bis +1500 °C (14 °F bis 2732 °F) |
| Messgenauigkeit | ±2 °C oder 2% (bei 25 °C Nennbedingungen, größerer Wert gilt) |
| NETD | ≤0.025 °C bei 30 °C Objekttemperatur (25 mK) |
| Sichtfeld | 24 °H x 17 °V |
| Mindestfokusdistanz | 15 cm (ca. 6 in) |
| Bildformat | nicht radiometrisch (.bmp) oder (.jpeg) oder vollständig radiometrisch (.is2); keine Analysesoftware für nicht radiometrische Dateien (.bmp, .jpg und .avi) erforderlich |
| Software | SmartView ® vollständige Analyse- und Berichtssoftware mit access bis the Fluke Connect System |
| Videoaufnahme | Standard und radiometric |
| Laufzeit | 3-4 Stunden je Akku (*tatsächliche Laufzeit abhängig von Einstellungen und Nutzung) |
| Bildfrequenz | 60 Hz oder 9 Hz Versionen |
| Laserzeiger | Ja |
| Spektralbereich | 7.5 μm bis 14 μm (langwellig) |
| Betriebstemperatur | -10 °C bis +50 °C (14 °F bis 122 °F) |
| Schutzart | IEC 60529: IP54 (staubgeschützt und gegen Sprühwasser aus allen Richtungen geschützt) |
