Guide Sensmart MobIR 2S USB-C
Wärmebilder direkt dort, wo Sie prüfen
Ein verdächtig warmes Bauteil, eine ungleichmäßig beheizte Fläche oder eine auffällige Anschlussstelle: Mit Guide Sensmart MobIR 2S USB-C sehen Sie Temperaturmuster auf dem passenden Mobilgerät. Sie können gezielt entscheiden, welchen Bereich Sie als Nächstes genauer prüfen.
Mobile Fehlersuche
Wärmebild am Mobilgerät
Den relevanten Bereich im Wärmebild finden
Beim Prüfen ist oft die Verteilung wichtiger als ein einzelner Zahlenwert: Wo endet eine warme Zone, und wie unterscheidet sie sich von der Umgebung? Die dokumentierte Sensorauflösung liefert dafür die Bildgrundlage. Vergrößerte oder verarbeitete Bilder werden gesondert ausgewiesen.
Das Wärmebild wird mit 256 × 192 erfasst. Thermische Empfindlichkeit: ≤50 mK.
Zum Temperaturbereich Ihrer Aufgabe passend
Kalte und warme Prüfstellen stellen unterschiedliche Anforderungen. Mit dem dokumentierten Messbereich können Sie vor dem Kauf prüfen, ob Ihre Anwendung abgedeckt ist. Messgenauigkeit und gegebenenfalls erforderliche Zusatzoptik bleiben dabei entscheidend.
Die thermische Messung umfasst −20 °C bis 150 °C. Messgenauigkeit: ±2 °C oder ±2 % (größerer Wert gilt).

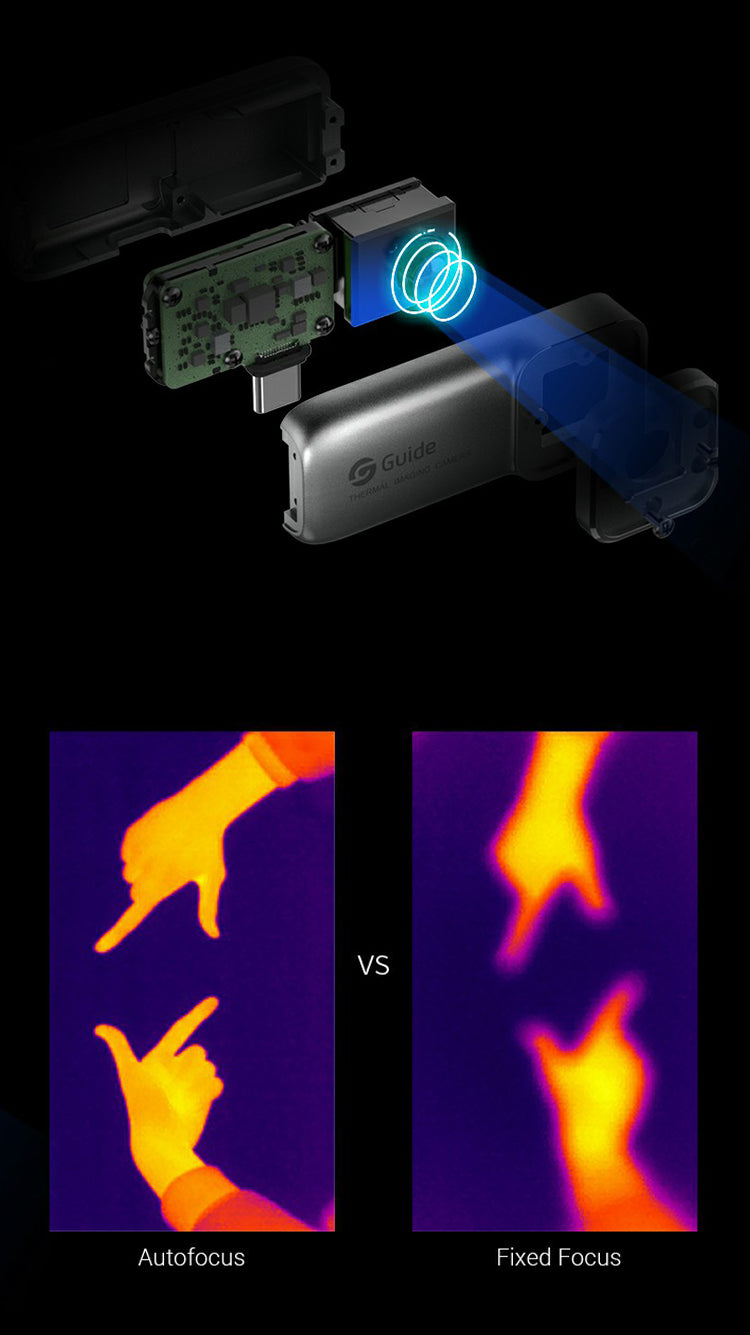

Den Prüfpunkt scharf im Blick
Bei wechselnden Abständen lässt sich mit der dokumentierten Fokussierung der relevante Bildbereich einstellen. Ein scharf abgebildeter Prüfpunkt erleichtert die Beurteilung seiner Temperaturverteilung.
Fokussierung: automatisch und elektrisch. Objektiv: 7 mm.
Aus einer Beobachtung einen nachvollziehbaren Befund machen
Gespeicherte Aufnahmen lassen sich einem Prüfpunkt zuordnen und für spätere Vergleiche nutzen. Die dokumentierten Speicher- und Übertragungsmöglichkeiten erleichtern es, Beobachtungen weiterzugeben, statt sich allein auf eine mündliche Beschreibung zu verlassen.
Kompatibilität und Anschluss: USB-C; Smartphone-Version laut ausgewählter Ausführung.
Eine zusätzliche Prüfmöglichkeit im kleinen Format
Gewicht und Leistungsaufnahme sind beim mobilen Arbeiten wichtig. Das dokumentierte Kameramodul ergänzt Ihr Prüfwerkzeug um eine thermische Ansicht und lässt sich nach seinen Anschluss- und Versorgungsanforderungen in den Ablauf einplanen.
Kameragewicht: maximal 40 g. Leistungsaufnahme: 500 mW.
Passt dieses Modell zu Ihrer Aufgabe?
Für mobile Kontrollen in Werkstatt, Gebäude und technischer Instandhaltung. Anschluss und Betriebssystem müssen zur gewählten Ausführung passen.
Technische Daten im Detail
| IR-Sensorauflösung | 256 × 192 |
|---|---|
| Detektortyp | VOx |
| Pixelgröße | 12 µm |
| Spektralbereich | 7,5 bis 14 µm |
| NETD | ≤50 mK |
| Bildfrequenz | 25 Hz |
| Objektiv | 7 mm |
| Sichtfeld | 25° |
| Fokus | automatisch und elektrisch |
| Temperaturmessbereich | −20 °C bis 150 °C |
| Messgenauigkeit | ±2 °C oder ±2 % (größerer Wert gilt) |
| Messwerkzeuge | Punkt, Linie und Fläche |
| Farbpaletten | 9 Standardpaletten und 1 benutzerdefinierte Palette |
| Aufnahmefunktionen | Foto, Video und direktes Teilen über App |
| Kompatibilität | USB-C; Smartphone-Version laut ausgewählter Ausführung |
| Stromversorgung | 4,5 V bis 5,5 V über Smartphone |
| Leistungsaufnahme | 500 mW |
| Betriebstemperatur | −10 °C bis 60 °C |
| Schutzart | IP43 |
| Sturzfestigkeit | 1 m ohne USB-C-Stecker gemäß Herstellerprüfung |
| Nettogewicht | maximal 40 g |
| Abmessungen | 59 × 24 × 20 mm |
| Lieferumfang | Gerät, Transportbox, Handgelenkschlaufe, Bedienungsanleitung und Hersteller-Prüfbescheinigung; Makrolinse optional |
