Fluke PTi120
Sehen, wo eine Prüfung genauer werden sollte
Ein einzelner Temperaturwert zeigt noch nicht, wie sich die Wärme über eine Fläche verteilt. Fluke PTi120 macht diese Verteilung als Bild sichtbar. Bei Kontrollgängen können Sie auffällige Zonen eingrenzen und anschließend gezielt weiterprüfen.

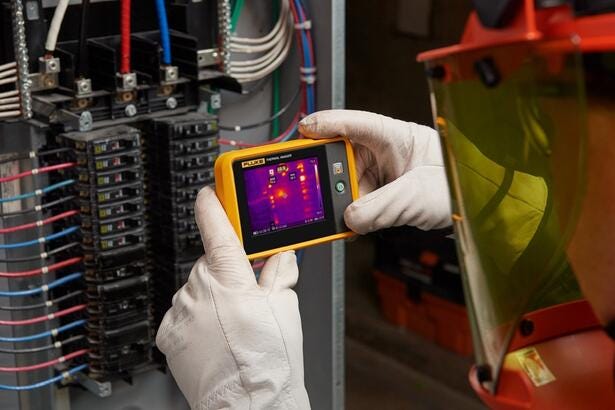

Technische Kontrollen
Temperaturmuster verstehen
Den relevanten Bereich im Wärmebild finden
Beim Prüfen ist oft die Verteilung wichtiger als ein einzelner Zahlenwert: Wo endet eine warme Zone, und wie unterscheidet sie sich von der Umgebung? Die dokumentierte Sensorauflösung liefert dafür die Bildgrundlage. Vergrößerte oder verarbeitete Bilder werden gesondert ausgewiesen.
Das Wärmebild wird mit 120 x 90 (10,800 Pixel) erfasst. Thermische Empfindlichkeit: 60 mK.
Zum Temperaturbereich Ihrer Aufgabe passend
Kalte und warme Prüfstellen stellen unterschiedliche Anforderungen. Mit dem dokumentierten Messbereich können Sie vor dem Kauf prüfen, ob Ihre Anwendung abgedeckt ist. Messgenauigkeit und gegebenenfalls erforderliche Zusatzoptik bleiben dabei entscheidend.
Die thermische Messung umfasst -20 °C bis +400 °C und -20 °C bis +150 °C Modelle. Messgenauigkeit: Zieltemperatur ab 0 °C: Genauigkeit: ± 2 °C oder ± 2%.
Den Prüfpunkt scharf im Blick
Die dokumentierte Fixfokusoptik erfordert innerhalb ihres vorgesehenen Arbeitsbereichs kein manuelles Nachfokussieren. Das ist praktisch, wenn Sie bei einem Kontrollgang zwischen mehreren Prüfstellen wechseln. Den Mindestabstand sollten Sie dabei einhalten.
Fokussierung: Fixfokus, Mindestfokusdistanz 22.8 cm.

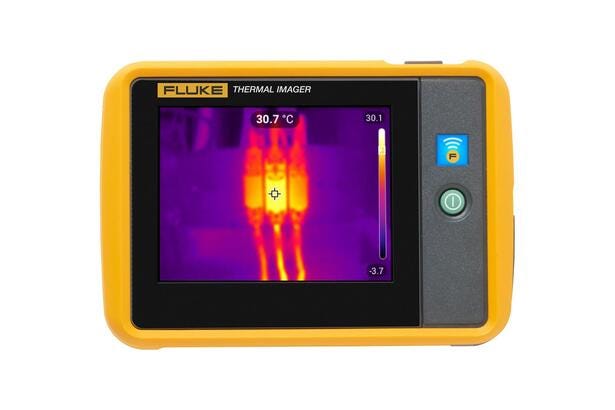

Befunde direkt vor Ort beurteilen
Die Anzeige am Gerät ermöglicht es, ein auffälliges Muster gleich an der Prüfstelle anzusehen. Sie können Ausschnitt und Aufnahme kontrollieren, bevor Sie weitergehen, statt erst später festzustellen, dass der relevante Bereich fehlt.
Display: 3.5’’ (landscape), 320 x 240 LCD.
Aus einer Beobachtung einen nachvollziehbaren Befund machen
Gespeicherte Aufnahmen lassen sich einem Prüfpunkt zuordnen und für spätere Vergleiche nutzen. Die dokumentierten Speicher- und Übertragungsmöglichkeiten erleichtern es, Beobachtungen weiterzugeben, statt sich allein auf eine mündliche Beschreibung zu verlassen.
Speicher: 2GB integriert Flash-Speicher. Übertragung und Anschlüsse: Mini USB used bis transfer image bis PC. Bildformat: nicht radiometrisch (jpeg), oder vollständig radiometrisch (.is2); keine Analysesoftware für nicht radiometrische Dateien (jpeg) erforderlich.
Passt dieses Modell zu Ihrer Aufgabe?
Für thermische Kontrollen von Bauteilen, Anlagen und Gebäudeoberflächen im dokumentierten Messbereich. Wärmebilder zeigen Oberflächenmuster; sie beweisen für sich allein keine verdeckte Schadensursache.
Technische Daten im Detail
| IR-Sensorauflösung | 120 x 90 (10,800 Pixel) |
|---|---|
| Sichtfeld | 50° H x 38° V |
| Temperaturmessbereich | -20 °C bis +400 °C und -20 °C bis +150 °C Modelle |
| Fokussystem | Fixfokus, Mindestfokusdistanz 22.8 cm |
| Anschluss | Mini USB used bis transfer image bis PC |
| WLAN | Ja |
| Bildschirm | 3.5’’ (landscape), 320 x 240 LCD |
| NETD | 60 mK |
| Bildfrequenz | 9 Hz |
| Speicher | 2GB integriert Flash-Speicher |
| Bildformat | nicht radiometrisch (jpeg), oder vollständig radiometrisch (.is2); keine Analysesoftware für nicht radiometrische Dateien (jpeg) erforderlich |
| Software | Fluke Connect® Desktop-Software—vollständige Analyse- und Berichtssoftware mit access bis the Fluke Connect System |
| Akku | interner wiederaufladbarer Lithium-Ionen-Akku |
| Laufzeit | ≥ 2 Stunden stufenlos (ohne WLAN) |
| Messgenauigkeit | Zieltemperatur ab 0 °C: Genauigkeit: ± 2 °C oder ± 2% |
| Spektralbereich | 8 μm bis 14 μm (langwellig) |
| Betriebstemperatur | -10 °C bis +50 °C (14 °F bis 122 °F) |
| Schutzart | IP54 |
