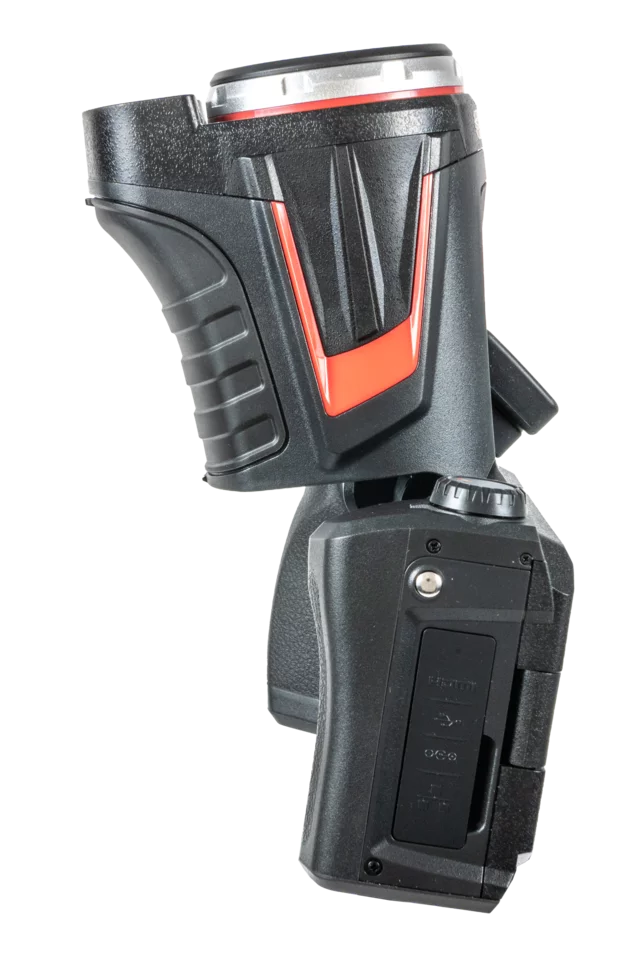

Sonel KT-560.1
Die Wärmezone dem richtigen Bauteil zuordnen
Ein auffälliges Wärmebild ist erst dann praktisch, wenn Sie die Stelle an der Anlage wiederfinden. Sonel KT-560.1 bietet die unten dokumentierten Bildmodi, mit denen sich thermische Muster und der sichtbare Prüfbereich gemeinsam beurteilen lassen. So lässt sich der nächste Prüfschritt gezielter ansetzen.
Technische Kontrollen
Temperaturmuster verstehen
Den relevanten Bereich im Wärmebild finden
Beim Prüfen ist oft die Verteilung wichtiger als ein einzelner Zahlenwert: Wo endet eine warme Zone, und wie unterscheidet sie sich von der Umgebung? Die dokumentierte Sensorauflösung liefert dafür die Bildgrundlage. Vergrößerte oder verarbeitete Bilder werden gesondert ausgewiesen.
Das Wärmebild wird mit 384 x 288 / 17 μm erfasst. Thermische Empfindlichkeit: 45 mK.

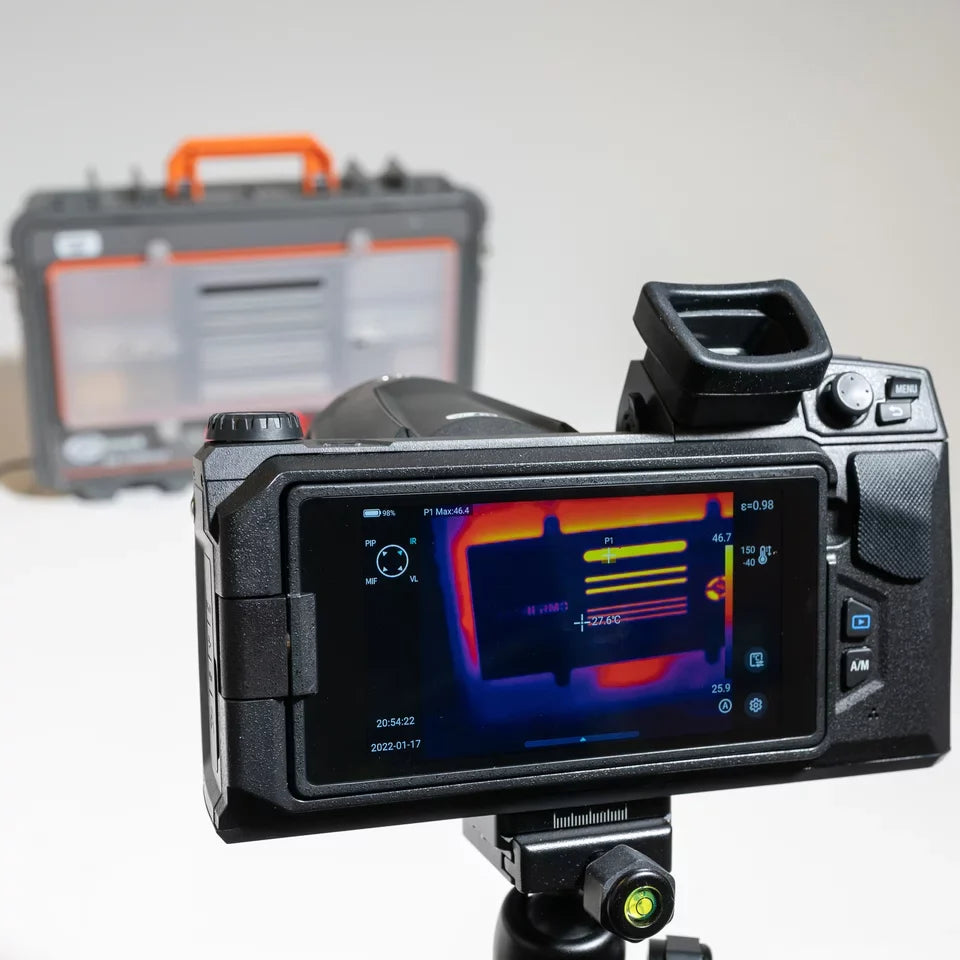

Befunde direkt vor Ort beurteilen
Die Anzeige am Gerät ermöglicht es, ein auffälliges Muster gleich an der Prüfstelle anzusehen. Sie können Ausschnitt und Aufnahme kontrollieren, bevor Sie weitergehen, statt erst später festzustellen, dass der relevante Bereich fehlt.

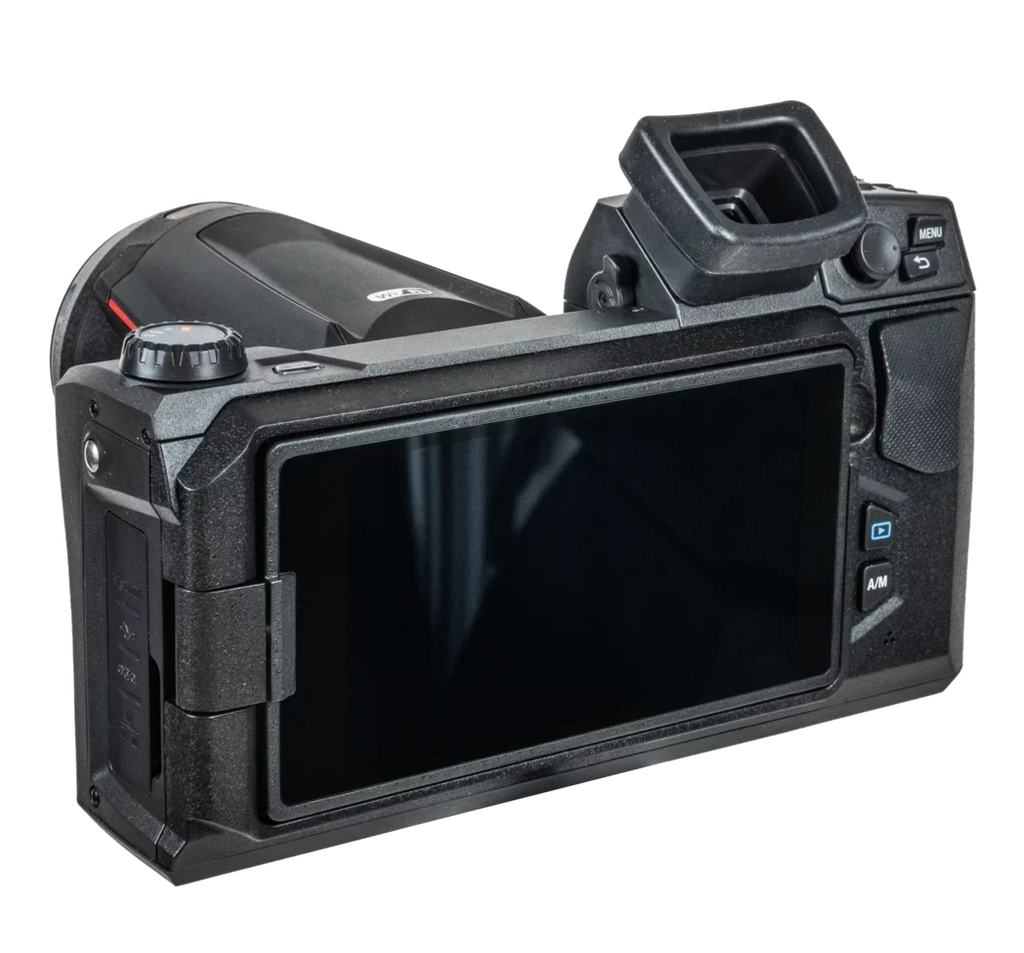

Display: 5”, 1280 x 720 high brightness, LCD touchscreen. Bildmodi: IR / sichtbares Bild / Infrafusion MIF / PiP.
Aus einer Beobachtung einen nachvollziehbaren Befund machen
Gespeicherte Aufnahmen lassen sich einem Prüfpunkt zuordnen und für spätere Vergleiche nutzen. Die dokumentierten Speicher- und Übertragungsmöglichkeiten erleichtern es, Beobachtungen weiterzugeben, statt sich allein auf eine mündliche Beschreibung zu verlassen.
Speicher: integrierter Speicher (64 GB), SD-Karte, Cloud-Dienst. Übertragung und Anschlüsse: SD-Karte Steckplatz (max. 64 GB), LAN 1 Gb/s, micro HDMI, USB type C (data transfer only), tripod.
Passt dieses Modell zu Ihrer Aufgabe?
Für thermische Kontrollen von Bauteilen, Anlagen und Gebäudeoberflächen im dokumentierten Messbereich. Wärmebilder zeigen Oberflächenmuster; sie beweisen für sich allein keine verdeckte Schadensursache.
Technische Daten im Detail
| IR-Sensorauflösung | 384 x 288 / 17 μm |
|---|---|
| Spektralbereich | 7.5~14 μm |
| NETD | 45 mK |
| Bildschirm | 5”, 1280 x 720 high brightness, LCD touchscreen |
| Bildmodi | IR / sichtbares Bild / Infrafusion MIF / PiP |
| Digitalzoom | 1…10 |
| Messgenauigkeit | ±2°C oder ±2% des Messwerts |
| Speicher | integrierter Speicher (64 GB), SD-Karte, Cloud-Dienst |
| Anschluss | SD-Karte Steckplatz (max. 64 GB), LAN 1 Gb/s, micro HDMI, USB type C (data transfer only), tripod |
| Betriebstemperatur | -15°C…+50°C | 5°F…122°F |
| Objektiv | 15 mm |
| Objektivvariante | 15-mm-Standardobjektiv |
