BSIDE SH7 Thermal Camera Multimeter
Elektrische Messwerte mit dem Wärmebild verbinden
Eine elektrische Auffälligkeit und ein warmer Kontakt sind zwei Teile derselben Fehlersuche. BSIDE SH7 Thermal Camera Multimeter verbindet die dokumentierten Multimeterfunktionen mit einer thermischen Ansicht, sodass Sie Messwert und Temperaturverteilung gemeinsam beurteilen können.
Messen und thermisch prüfen
Zwei Ansichten des Problems
Kleine Bauteile gezielt vergleichen
Bei der Elektronikprüfung liegen auffällige und unauffällige Komponenten oft dicht nebeneinander. Die dokumentierte Nahaufnahme hilft, Temperaturmuster am einzelnen Prüfpunkt zu betrachten, statt nur die gesamte Leiterplatte zu sehen.
Makroausstattung: optional, Arbeitsabstand ca. 3 bis 5 cm.
Thermische Muster ohne separates Anzeigegerät ansehen
Die dokumentierte Wärmebildanzeige ist direkt am Messgerät verfügbar. So können Sie eine auffällige Temperaturverteilung vor Ort ansehen und entscheiden, welche Stelle Sie anschließend genauer prüfen möchten.
320 × 320 (angezeigte Bildauflösung).
Zum Temperaturbereich Ihrer Aufgabe passend
Kalte und warme Prüfstellen stellen unterschiedliche Anforderungen. Mit dem dokumentierten Messbereich können Sie vor dem Kauf prüfen, ob Ihre Anwendung abgedeckt ist. Messgenauigkeit und gegebenenfalls erforderliche Zusatzoptik bleiben dabei entscheidend.
Die thermische Messung umfasst −20 °C bis 550 °C. Messgenauigkeit: ±2 °C oder ±2 %.
Befunde direkt vor Ort beurteilen
Die Anzeige am Gerät ermöglicht es, ein auffälliges Muster gleich an der Prüfstelle anzusehen. Sie können Ausschnitt und Aufnahme kontrollieren, bevor Sie weitergehen, statt erst später festzustellen, dass der relevante Bereich fehlt.
Display: 3,98 Zoll kapazitiver TFT-Touchscreen, 320 × 480.
Aus einer Beobachtung einen nachvollziehbaren Befund machen
Gespeicherte Aufnahmen lassen sich einem Prüfpunkt zuordnen und für spätere Vergleiche nutzen. Die dokumentierten Speicher- und Übertragungsmöglichkeiten erleichtern es, Beobachtungen weiterzugeben, statt sich allein auf eine mündliche Beschreibung zu verlassen.
Speicher: 4-GB-TF-Karte enthalten. Übertragung und Anschlüsse: USB-C.
Passt dieses Modell zu Ihrer Aufgabe?
Für elektrische Diagnose im angegebenen Mess- und Sicherheitsbereich. Die Wärmebildanzeige unterstützt die Suche nach Auffälligkeiten; elektrische Messwerte liefern die weiterführende Prüfung.
Technische Daten im Detail
| Detektortyp | VOx |
|---|---|
| Wärmebildanzeige | 320 × 320 (angezeigte Bildauflösung) |
| Bildfrequenz | 25 Hz |
| Sichtfeld | 50° horizontal × 50° vertikal / 72,1° diagonal |
| Temperaturmessbereich | −20 °C bis 550 °C |
| Messgenauigkeit | ±2 °C oder ±2 % |
| Auflösung der Temperaturanzeige | 0,1 °C / 0,1 °F |
| Emissionsgrad | 0,1 bis 0,99, Standard 0,95 |
| Bildschirm | 3,98 Zoll kapazitiver TFT-Touchscreen, 320 × 480 |
| Farbpaletten | 15 |
| Spannungsmessung | DC bis 1000 V |
| Messfunktionen | DC/AC-Spannung, Strom, Widerstand, Kapazität, Dioden, Frequenz, NCV und Temperatur |
| Bereichswahl | manuell oder automatisch |
| Makrolinse | optional, Arbeitsabstand ca. 3 bis 5 cm |
| Speicher | 4-GB-TF-Karte enthalten |
| Anschluss | USB-C |
| Akku | Li-Ion-Akku enthalten |
| Laufzeit | bis 8 Stunden |
| Betriebstemperatur | 0 °C bis 50 °C |
| Gewicht mit Akku | 271 g |
| Abmessungen | 169 × 81 × 26,8 mm |

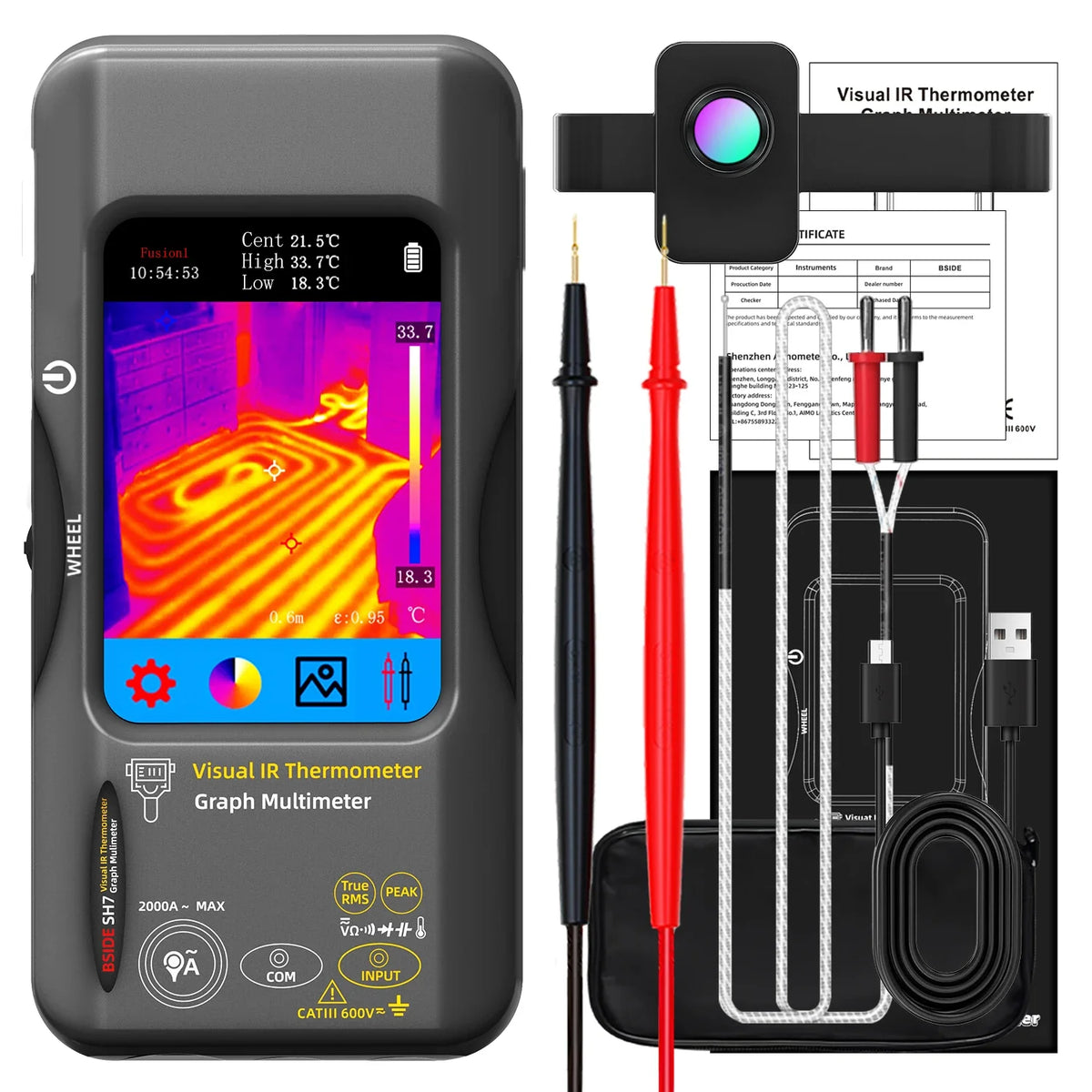

| Lieferumfang | SH7, USB-Kabel, englische Anleitung, Aufbewahrungstasche, Messleitungen, Typ-K-Thermoelement und Garantiekarte; Makrolinse nur bei entsprechender Ausführung |
Erhältliche Ausführungen
Standard · Mit Makrolinse.
