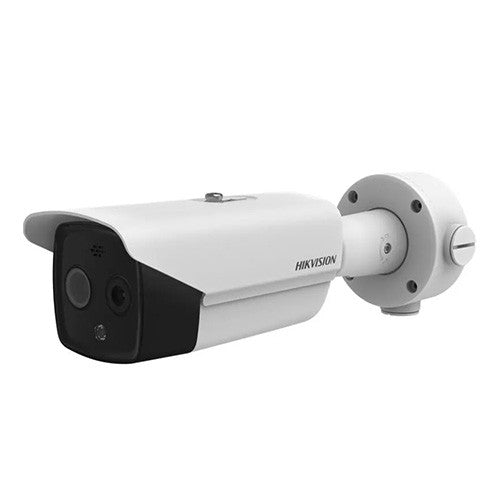

Hikvision DS-2TD2617-3/QA
O privire fixă asupra zonei importante
În loc să inspectați o zonă doar ocazional cu o cameră portabilă, Hikvision DS-2TD2617-3/QA poate fi utilizată dintr-un punct de observație fix. Obiectivul, funcțiile de măsurare și interfețele determină modul în care camera este integrată în sistemul sau monitorizarea dumneavoastră.
Punct de observație fix
Integrare în sistem
Găsirea zonei relevante în imaginea termică
La inspecție, distribuția este adesea mai importantă decât o valoare numerică singulară: unde se termină o zonă caldă și cum diferă aceasta de mediul înconjurător? Rezoluția senzorului documentată oferă baza imaginii pentru acest aspect. Imaginile mărite sau procesate sunt indicate separat.
Imaginea termică este capturată la 160 × 120. Sensibilitate termică: <40 mK la 25 °C, F1.1.
Potrivit pentru domeniul de temperatură al sarcinii dumneavoastră
Punctele de inspecție reci și calde impun cerințe diferite. Cu intervalul de măsurare documentat, puteți verifica înainte de achiziție dacă aplicația dumneavoastră este acoperită. Acuratețea măsurării și, dacă este necesar, optica suplimentară rămân decisive.
Măsurarea termică acoperă intervalul de la - 20 °C la 150 °C (- 4 °F la 302 °F). Acuratețea măsurării: ±8 °C.
Punctul de inspecție clar în vizor
Optica cu focalizare fixă documentată nu necesită re-focalizare manuală în cadrul intervalului de lucru prevăzut. Acest lucru este practic atunci când alternați între mai multe puncte de inspecție în timpul unei rond de control. Trebuie să respectați distanța minimă.
Focalizare: Focalizare fixă. Distanța minimă de focalizare este de 0,2 m. Obiectiv: 3,1 mm.
Integrarea în fluxul de lucru existent
În cazul unei instalări fixe, nu contează doar imaginea camerei. Conexiunile și opțiunile de alimentare documentate ajută la planificarea camerei în conformitate cu sistemul existent. Obiectivul și distanța de observare trebuie alese în mod specific pentru acest scop.
Conexiuni: Ethernet RJ45 10/100 Mbit/s și RS-485. Alimentare: 12 V CC ±25 % sau PoE 802.3af, clasa 3.
Planificarea pentru locul de instalare prevăzut
Clasa de protecție și alimentarea cu energie documentate sunt caracteristici de selecție importante pentru locul instalării. Astfel, puteți verifica dacă versiunea este potrivită pentru mediu și alimentare înainte de a fi instalată.
Protecția carcasei: IP67 și IK10.
Se potrivește acest model sarcinilor dumneavoastră?
Pentru o instalare fixă planificată. Câmpul vizual, distanța de lucru, alimentarea și evaluarea existentă trebuie să fie compatibile cu sistemul.
Date tehnice detaliate
| Rezoluție senzor IR | 160 × 120 |
|---|---|
| Dimensiune pixel | 17 μm |
| Domeniu spectral | 8 μm până la 14 μm |
| NETD | <40 mK la 25 °C, F1.1 |
| Obiectiv | 3,1 mm |
| IFOV | 5,48 mrad |
| Câmp vizual | 50,0° × 37,2° (O × V) |
| Distanță focală minimă | 0,2 m |
| Zoom digital | × 2, × 4 |
| Cameră vizibilă | 2688 × 1520 |
| Optic: Obiectiv | 4 mm |
| Optic: Câmp vizual | 84,0° × 44,8° (O × V) |
| Interval măsurare temperatură | - 20 °C până la 150 °C (- 4 °F până la 302 °F) |
| Acuratețe măsurare | ±8 °C |
| Dimensiuni | 358,3 mm × 113,5 mm × 115,2 mm (14,10" × 4,47" × 4,35") |
| Greutate netă | aprox. 1,76 kg |
| Tip detector | detector VOx necooolat |
| Focalizare | Focalizare fixă |
| Clasă protecție | IP67 și IK10 |
| Alimentare | 12 V CC ±25 % sau PoE 802.3af, clasa 3 |
| Compresie video | H.265, H.264 și MJPEG |
| Stocare | microSD/SDHC/SDXC până la 256 GB; NAS și ANR |
| Conexiune | Ethernet RJ45 10/100 Mbit/s și RS-485 |
| Instrumente de măsurare | 10 puncte, 10 zone și o linie |
| Rază IR | până la 40 m |
| Temperatură de operare | −40 °C până la 65 °C |
