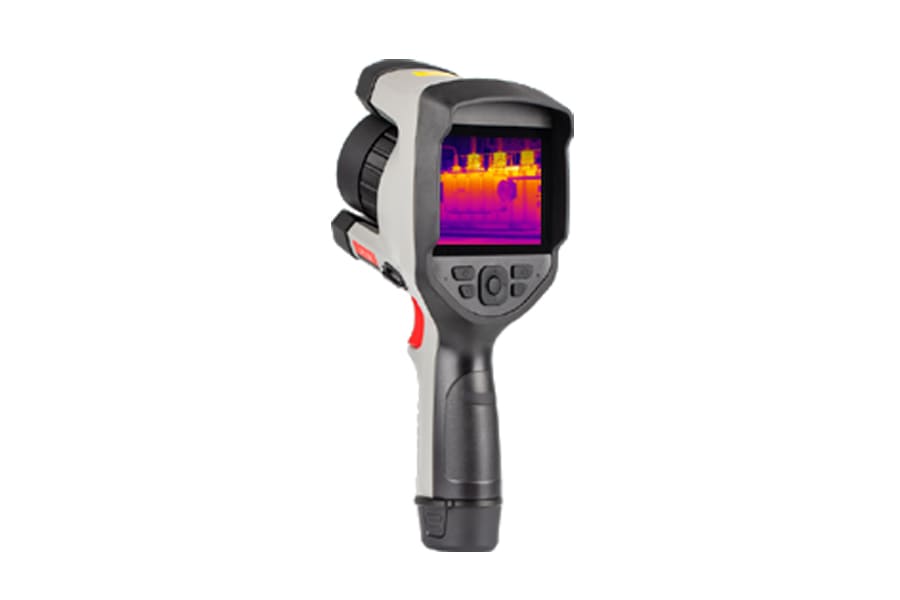

DALI T9 – Handheld-Wärmebildkamera
DALI T9 – Handheld-Wärmebildkamera
DALI T9
Die Wärmezone dem richtigen Bauteil zuordnen
Ein auffälliges Wärmebild ist erst dann praktisch, wenn Sie die Stelle an der Anlage wiederfinden. DALI T9 bietet die unten dokumentierten Bildmodi, mit denen sich thermische Muster und der sichtbare Prüfbereich gemeinsam beurteilen lassen. So lässt sich der nächste Prüfschritt gezielter ansetzen.
Technische Kontrollen
Temperaturmuster verstehen

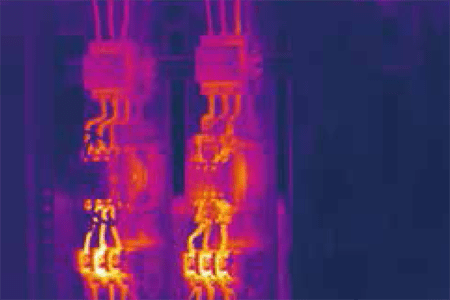

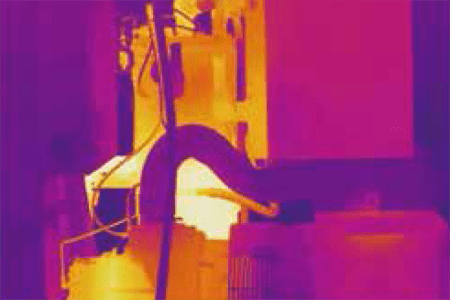

Das Bild zeigt mehr als einen Messpunkt
Beim Prüfen ist oft die Verteilung wichtiger als ein einzelner Zahlenwert: Wo endet eine warme Zone, und wie unterscheidet sie sich von der Umgebung? Die dokumentierte Sensorauflösung liefert dafür die Bildgrundlage. Vergrößerte oder verarbeitete Bilder werden gesondert ausgewiesen.
Das Wärmebild wird mit 384×288 erfasst. Die zusätzliche Bildverarbeitung: 768 × 576. Sensor- und verarbeitete Bildauflösung sind getrennte Angaben. Thermische Empfindlichkeit: ≤0,05 °C.
Zum Temperaturbereich Ihrer Aufgabe passend
Kalte und warme Prüfstellen stellen unterschiedliche Anforderungen. Mit dem dokumentierten Messbereich können Sie vor dem Kauf prüfen, ob Ihre Anwendung abgedeckt ist. Messgenauigkeit und gegebenenfalls erforderliche Zusatzoptik bleiben dabei entscheidend.
Die thermische Messung umfasst −20 °C bis 650 °C; optional bis 1200 °C. Messgenauigkeit: ±2 °C oder ±2 % (größerer Wert gilt).

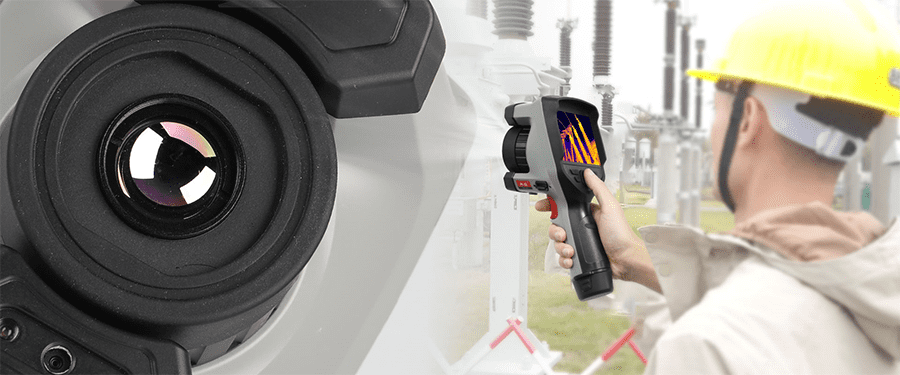

Den Prüfpunkt scharf im Blick
Bei wechselnden Abständen lässt sich mit der dokumentierten Fokussierung der relevante Bildbereich einstellen. Ein scharf abgebildeter Prüfpunkt erleichtert die Beurteilung seiner Temperaturverteilung.
Fokussierung: manuell / elektrisch / automatisch.

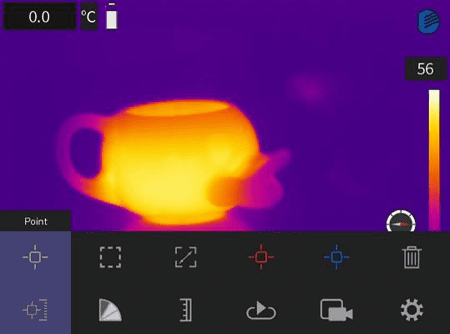

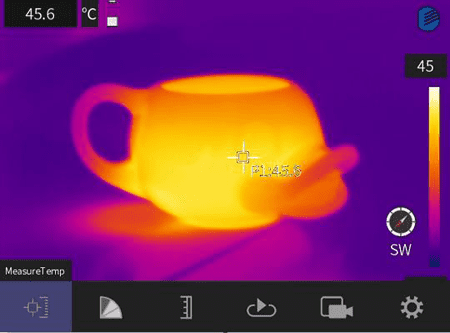

Befunde direkt vor Ort beurteilen
Die Anzeige am Gerät ermöglicht es, ein auffälliges Muster gleich an der Prüfstelle anzusehen. Sie können Ausschnitt und Aufnahme kontrollieren, bevor Sie weitergehen, statt erst später festzustellen, dass der relevante Bereich fehlt.
Display: 4 Zoll TFT-Farb-Touchdisplay, 640 × 480. Bildmodi: Wärmebild, sichtbares Bild, Bild-in-Bild und DSIE-Fusion.
Aus einer Beobachtung einen nachvollziehbaren Befund machen
Gespeicherte Aufnahmen lassen sich einem Prüfpunkt zuordnen und für spätere Vergleiche nutzen. Die dokumentierten Speicher- und Übertragungsmöglichkeiten erleichtern es, Beobachtungen weiterzugeben, statt sich allein auf eine mündliche Beschreibung zu verlassen.
Speicher: Micro-SD (TF). Übertragung und Anschlüsse: USB-C und Micro-HDMI.
Passt dieses Modell zu Ihrer Aufgabe?
Für thermische Kontrollen von Bauteilen, Anlagen und Gebäudeoberflächen im dokumentierten Messbereich. Wärmebilder zeigen Oberflächenmuster; sie beweisen für sich allein keine verdeckte Schadensursache.
Technische Daten im Detail
| IR-Sensorauflösung | 384×288 |
|---|---|
| Bildfrequenz | 50 / 60Hz |
| Lagertemperatur | -40°C bis +70°C |
| Schutzart | IP54 |
| Fokus | manuell / elektrisch / automatisch |
| Bildschirm | 4 Zoll TFT-Farb-Touchdisplay, 640 × 480 |
| Sichtbare Kamera | 5 MP |
| Farbpaletten | 11 |
| Bildmodi | Wärmebild, sichtbares Bild, Bild-in-Bild und DSIE-Fusion |
| Sichtfeld | 25° × 19° |
| NETD | ≤0,05 °C |
| Spektralbereich | 8 bis 14 µm |
| IFOV | 1,12 mrad |
| Verarbeitete Wärmebildauflösung | 768 × 576 |
| Digitalzoom | 1× bis 10× |
| Temperaturmessbereich | −20 °C bis 650 °C; optional bis 1200 °C |
| Messgenauigkeit | ±2 °C oder ±2 % (größerer Wert gilt) |
| Akku | wechselbarer, wiederaufladbarer Li-Ion-Akku |
| Laufzeit | 4 Stunden |
| Gewicht mit Akku | 1,1 kg |
| Abmessungen | 116 × 175 × 278 mm |
| Speicher | Micro-SD (TF) |
| Anschluss | USB-C und Micro-HDMI |
| Betriebstemperatur | −15 °C bis 50 °C |
