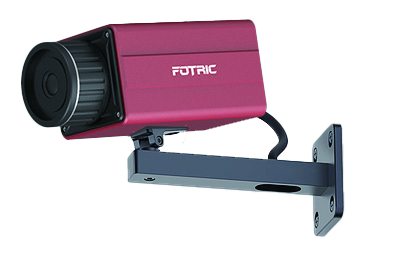

FOTRIC 628CH
Ein fester Blick auf den wichtigen Bereich
Statt einen Prüfbereich nur gelegentlich mit einer Handkamera anzusehen, lässt sich FOTRIC 628CH an einem festen Beobachtungspunkt einsetzen. Objektiv, Messfunktionen und Schnittstellen entscheiden darüber, wie die Kamera in Ihre Anlage oder Überwachung eingebunden wird.

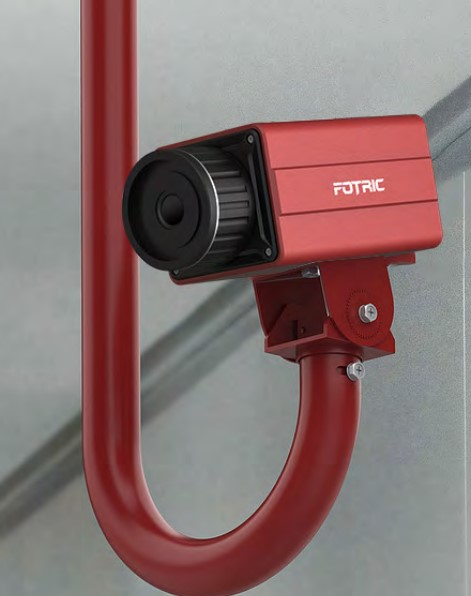

Fester Beobachtungspunkt
Einbindung in die Anlage
Das Bild zeigt mehr als einen Messpunkt
Beim Prüfen ist oft die Verteilung wichtiger als ein einzelner Zahlenwert: Wo endet eine warme Zone, und wie unterscheidet sie sich von der Umgebung? Die dokumentierte Sensorauflösung liefert dafür die Bildgrundlage. Vergrößerte oder verarbeitete Bilder werden gesondert ausgewiesen.
Das Wärmebild wird mit 640 × 480 erfasst. Thermische Empfindlichkeit: <30 mK.
Zum Temperaturbereich Ihrer Aufgabe passend
Kalte und warme Prüfstellen stellen unterschiedliche Anforderungen. Mit dem dokumentierten Messbereich können Sie vor dem Kauf prüfen, ob Ihre Anwendung abgedeckt ist. Messgenauigkeit und gegebenenfalls erforderliche Zusatzoptik bleiben dabei entscheidend.
Die thermische Messung umfasst −20 °C bis 150 °C / 0 °C bis 650 °C / 300 °C bis 2000 °C. Messgenauigkeit: ±2 °C oder ±2 %.
Den Prüfpunkt scharf im Blick
Bei wechselnden Abständen lässt sich mit der dokumentierten Fokussierung der relevante Bildbereich einstellen. Ein scharf abgebildeter Prüfpunkt erleichtert die Beurteilung seiner Temperaturverteilung.
Fokussierung: automatisch. Der Mindestfokusabstand beträgt 0,5 m. Objektiv: 25,3-mm-Standardobjektiv.
In den vorhandenen Ablauf einbinden
Bei einer festen Installation zählt nicht nur das Kamerabild. Die dokumentierten Anschlüsse und Versorgungsoptionen helfen, die Kamera passend zur vorhandenen Anlage zu planen. Objektiv und Beobachtungsabstand sollten dafür gezielt ausgewählt werden.
Netzwerk: 10/100/1000 Mbit/s Ethernet; IPv4, UDP, TCP, RTSP, RTCP und RTP. Anschlüsse: RJ45 mit Status-LED und RS-485. Stromversorgung: 12 V / 24 V DC oder PoE.
Passt dieses Modell zu Ihrer Aufgabe?
Für eine geplante feste Installation. Sichtfeld, Arbeitsabstand, Stromversorgung und die vorhandene Auswertung müssen zur Anlage passen.
Technische Daten im Detail
| Pixelgröße | 17 µm |
|---|---|
| Detektortyp | ungekühlter FPA-Detektor |
| Messgenauigkeit | ±2 °C oder ±2 % |
| Messwerkzeuge | 5 Punkte, 10 Linien und 10 Flächen; Modbus-Ausgabe |
| Farbpaletten | 10 Standardpaletten und 10 invertierte Paletten |
| Videokompression | H.264 |
| Netzwerk | 10/100/1000 Mbit/s Ethernet; IPv4, UDP, TCP, RTSP, RTCP und RTP |
| Kompatibilität | ONVIF und Pelco-D |
| Anschluss | RJ45 mit Status-LED und RS-485 |
| Stromversorgung | 12 V / 24 V DC oder PoE |
| Betriebstemperatur | −20 °C bis 65 °C |
| Lagertemperatur | −40 °C bis 70 °C |
| Emissionsgradkorrektur | Emissionsgrad, Umgebungstemperatur, reflektierte Temperatur, Luftfeuchte, Entfernung und externe Optik |
| Bildverarbeitung | Non-Uniformity-Kalibrierung und digitale Bildverbesserung |
| Spiegelmodi | horizontal, vertikal und zentral |
| IR-Sensorauflösung | 640 × 480 |
| NETD | <30 mK |
| Fokus | automatisch |
| Temperaturmessbereich | −20 °C bis 150 °C / 0 °C bis 650 °C / 300 °C bis 2000 °C |
| Objektiv | 25,3-mm-Standardobjektiv |
| Objektivvariante | 25,3 mm, Standard |
| Sichtfeld | 25° × 19° |
| IFOV | 0,68 mrad |
| Mindestfokusdistanz | 0,5 m |
| Leistungsaufnahme | 4 W |
