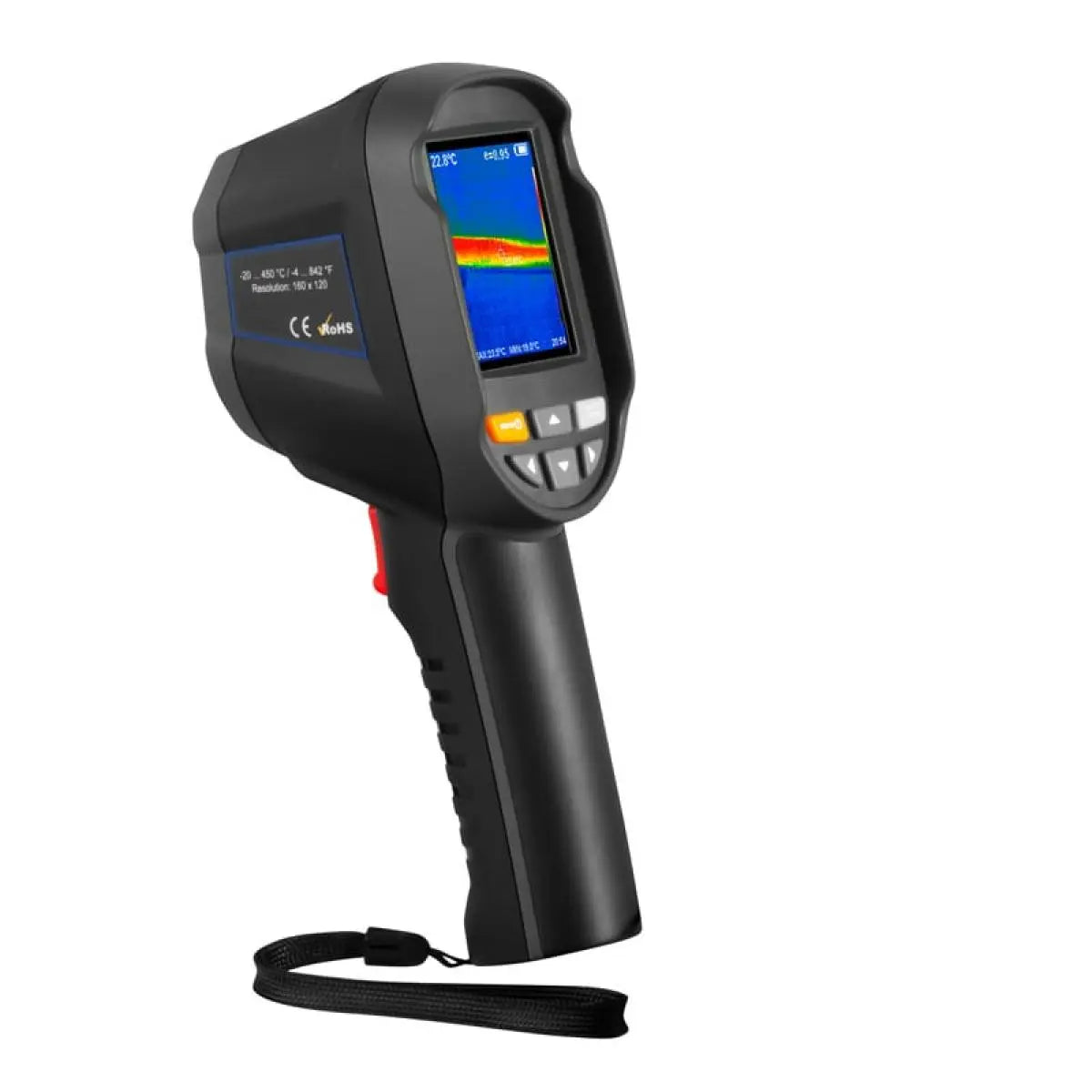

PCE Instruments PCE-TC 30N-ICA
Wärmebilder mit passendem Kalibriernachweis
PCE Instruments PCE-TC 30N-ICA verbindet die thermische Prüfung mit dem für diese ICA-Ausführung angebotenen ISO-Kalibrierzertifikat. Das ist eine gezielte Auswahl, wenn Sie neben dem Bild auch einen dokumentierten Kalibriernachweis für Ihre Prüfunterlagen benötigen.
Technische Kontrollen
Temperaturmuster verstehen
Das Bild zeigt mehr als einen Messpunkt
Beim Prüfen ist oft die Verteilung wichtiger als ein einzelner Zahlenwert: Wo endet eine warme Zone, und wie unterscheidet sie sich von der Umgebung? Die dokumentierte Sensorauflösung liefert dafür die Bildgrundlage. Vergrößerte oder verarbeitete Bilder werden gesondert ausgewiesen.
Das Wärmebild wird mit 160 × 120 erfasst. Thermische Empfindlichkeit: 70 mK.
Zum Temperaturbereich Ihrer Aufgabe passend
Kalte und warme Prüfstellen stellen unterschiedliche Anforderungen. Mit dem dokumentierten Messbereich können Sie vor dem Kauf prüfen, ob Ihre Anwendung abgedeckt ist. Messgenauigkeit und gegebenenfalls erforderliche Zusatzoptik bleiben dabei entscheidend.
Die thermische Messung umfasst −20 °C bis 450 °C. Messgenauigkeit: ±2 °C oder ±2 %; ab 300 °C ±5 %.

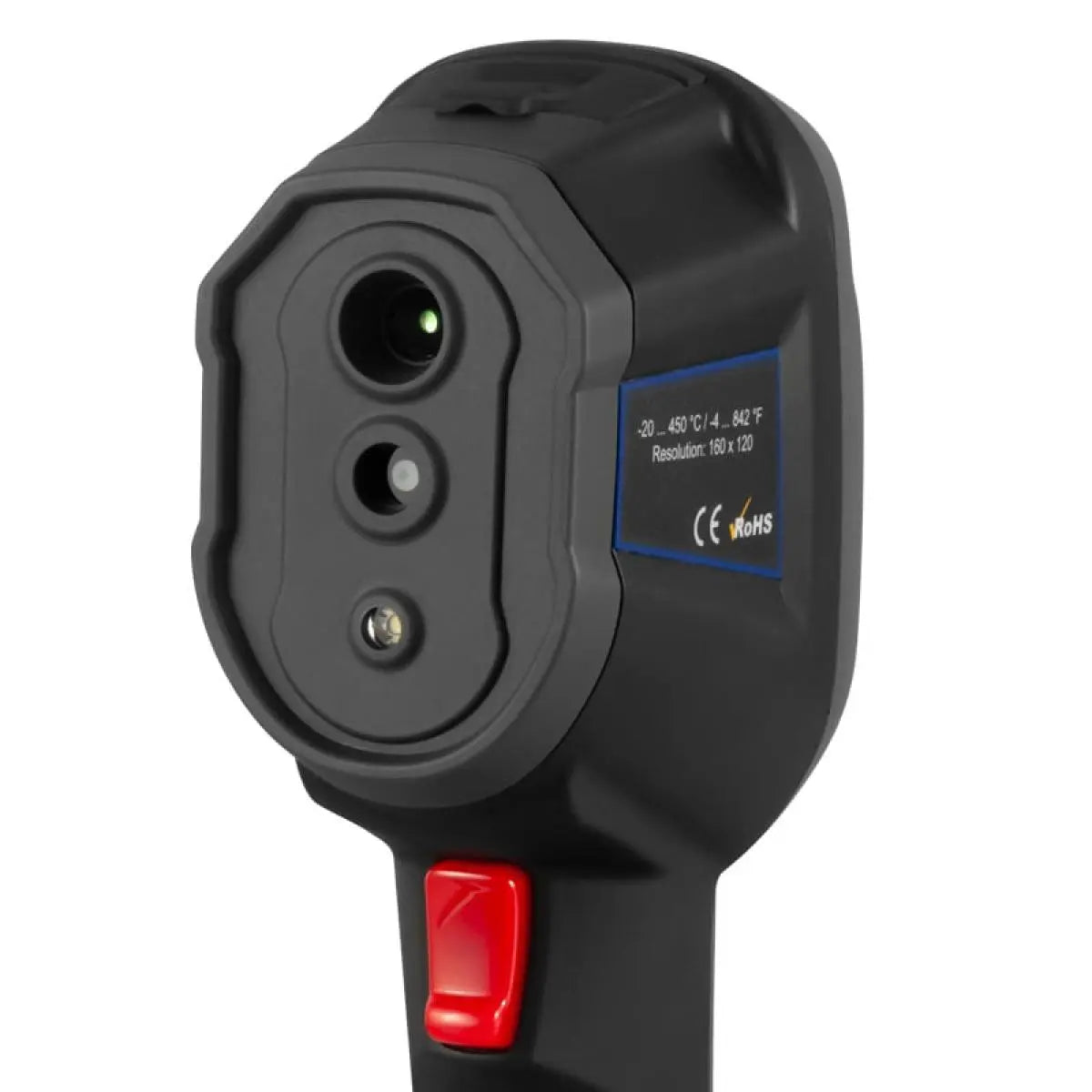

Den Prüfpunkt scharf im Blick
Die dokumentierte Fixfokusoptik erfordert innerhalb ihres vorgesehenen Arbeitsbereichs kein manuelles Nachfokussieren. Das ist praktisch, wenn Sie bei einem Kontrollgang zwischen mehreren Prüfstellen wechseln. Den Mindestabstand sollten Sie dabei einhalten.
Fokussierung: Fixfokus.

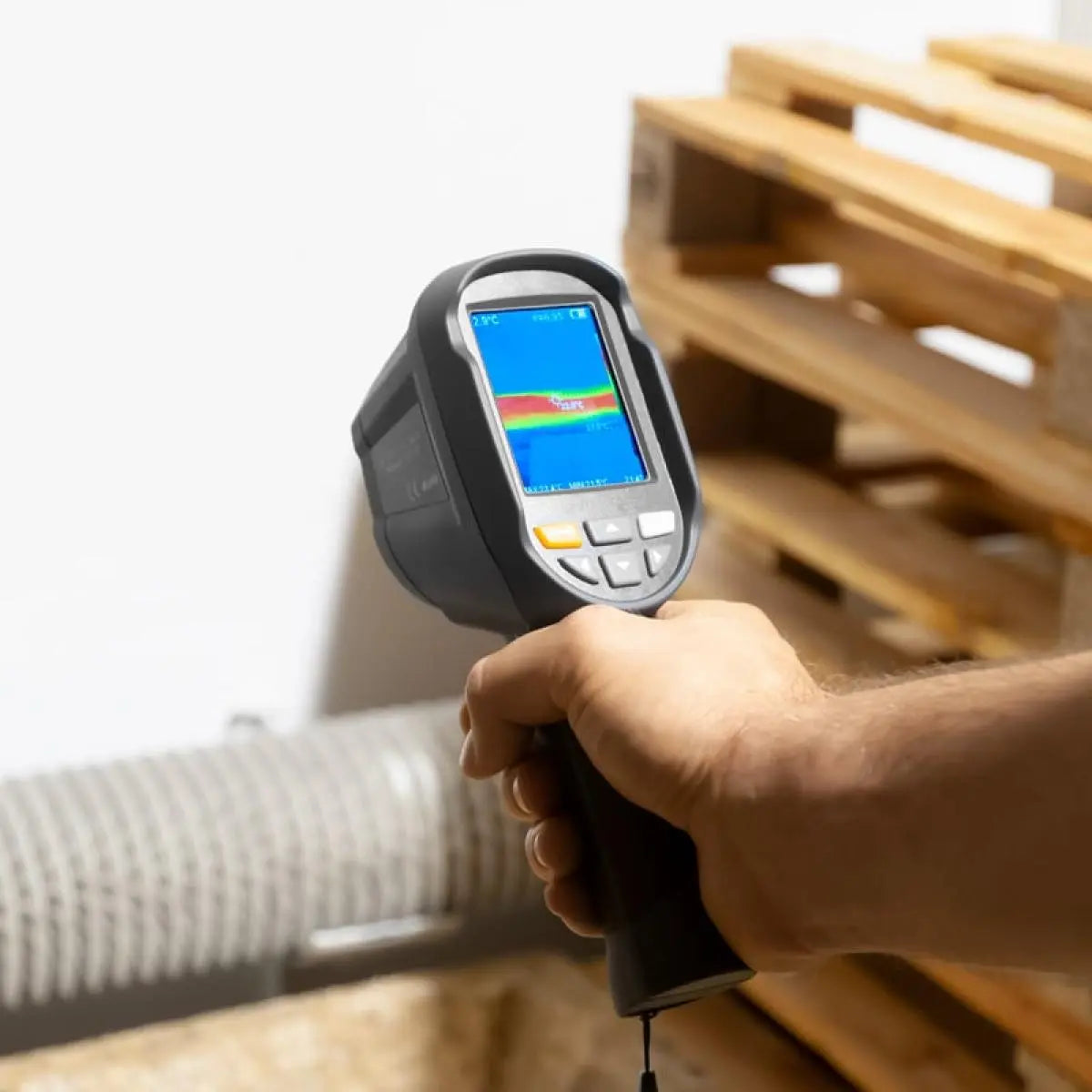

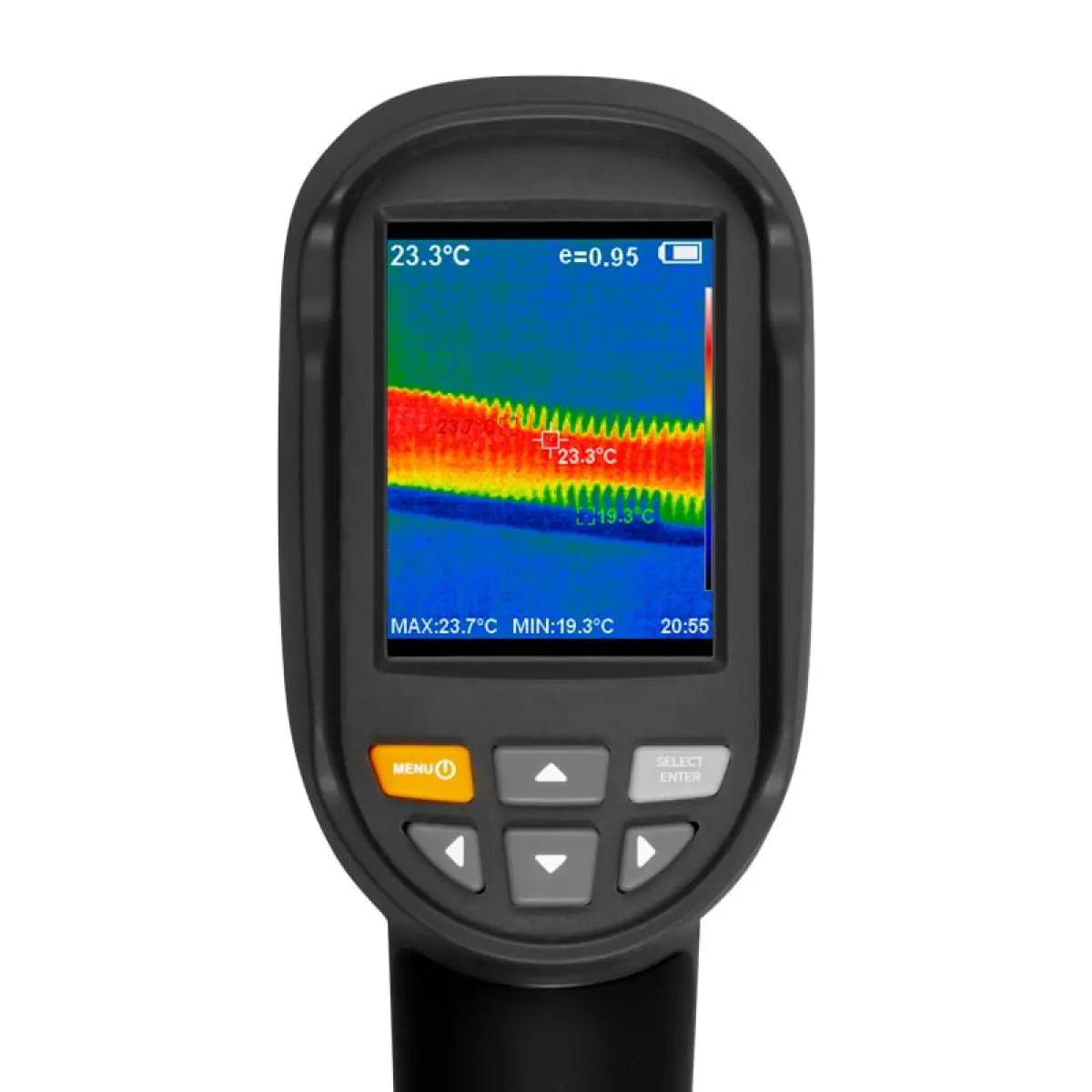

Befunde direkt vor Ort beurteilen
Die Anzeige am Gerät ermöglicht es, ein auffälliges Muster gleich an der Prüfstelle anzusehen. Sie können Ausschnitt und Aufnahme kontrollieren, bevor Sie weitergehen, statt erst später festzustellen, dass der relevante Bereich fehlt.
Display: 2,8 Zoll TFT, 320 × 240.
Aus einer Beobachtung einen nachvollziehbaren Befund machen
Gespeicherte Aufnahmen lassen sich einem Prüfpunkt zuordnen und für spätere Vergleiche nutzen. Die dokumentierten Speicher- und Übertragungsmöglichkeiten erleichtern es, Beobachtungen weiterzugeben, statt sich allein auf eine mündliche Beschreibung zu verlassen.
Speicher: 3 GB, über 20000 Bilder. Übertragung und Anschlüsse: Micro-USB. Bildformat: JPG; MP4 laut aktueller technischer Tabelle.
Den Kalibriernachweis gleich mit auswählen
Wenn Messergebnisse dokumentiert werden sollen, kann ein zugehöriger Kalibriernachweis wichtig sein. Bei der ICA-Ausführung gehört das beschriebene ISO-Kalibrierzertifikat zur angebotenen Version; die Kamerafunktionen bleiben nach den unten aufgeführten Daten beurteilt.
Die ICA-Ausführung enthält zusätzlich zur Kamera ein ISO-Kalibrierzertifikat. Die technischen Daten der Kamera sind unten aufgeführt.
Passt dieses Modell zu Ihrer Aufgabe?

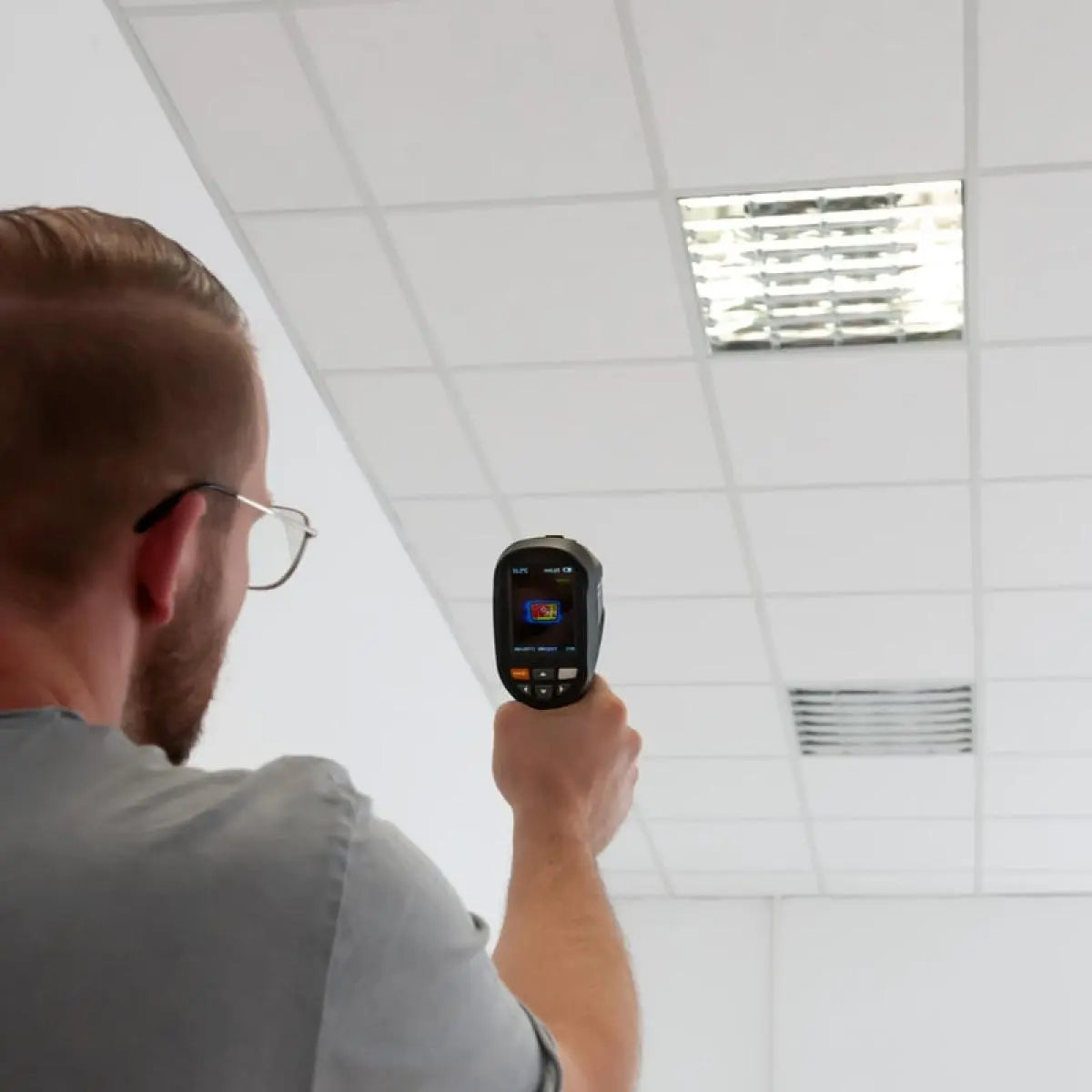

Für thermische Kontrollen von Bauteilen, Anlagen und Gebäudeoberflächen im dokumentierten Messbereich. Wärmebilder zeigen Oberflächenmuster; sie beweisen für sich allein keine verdeckte Schadensursache.
Technische Daten im Detail
| IR-Sensorauflösung | 160 × 120 |
|---|---|
| Temperaturmessbereich | −20 °C bis 450 °C |
| Messgenauigkeit | ±2 °C oder ±2 %; ab 300 °C ±5 % |
| Auflösung der Temperaturanzeige | 0,1 °C |
| NETD | 70 mK |
| Bildfrequenz | 9 Hz |
| Spektralbereich | 8 bis 14 µm |
| Sichtfeld | 35° × 26° |
| Fokus | Fixfokus |
| Sichtbare Kamera | 300000 Pixel |
| Bildschirm | 2,8 Zoll TFT, 320 × 240 |
| Speicher | 3 GB, über 20000 Bilder |
| Bildformat | JPG; MP4 laut aktueller technischer Tabelle |
| Anschluss | Micro-USB |
| Emissionsgrad | 0,01 bis 1,00 |
| Farbpaletten | Regenbogen, kalte Farben, Weiß-Schwarz, Schwarz-Weiß und Eisen |
| Laufzeit | 3 Stunden |
| Akku | 3,7 V / 2000 mAh, interner Li-Ion-Akku gemäß aktueller technischer Tabelle |
| Schutzart | IP54 |
| Betriebstemperatur | 0 °C bis 45 °C; maximal 85 % relative Luftfeuchte |
| Lagertemperatur | −20 °C bis 60 °C |
| Abmessungen | 96 × 72 × 226 mm |
| Nettogewicht | 389 g |
| Lieferumfang | PCE-TC 30N, Micro-USB-Kabel, USB-Ladeadapter, Transporttasche und Anleitung sowie ISO-Kalibrierzertifikat |
| Ausführung | PCE-TC 30N-ICA mit ISO-Kalibrierzertifikat |
Mit ISO-Kalibrierzertifikat
Die ICA-Ausführung enthält zusätzlich zur Kamera ein ISO-Kalibrierzertifikat. Die technischen Daten der Kamera sind unten aufgeführt.
